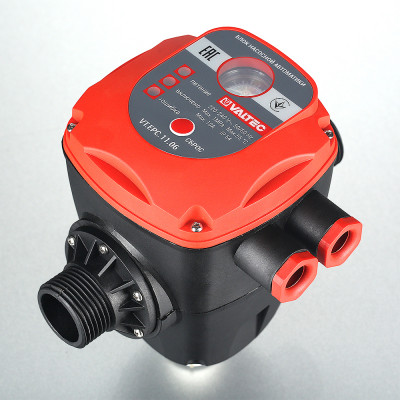

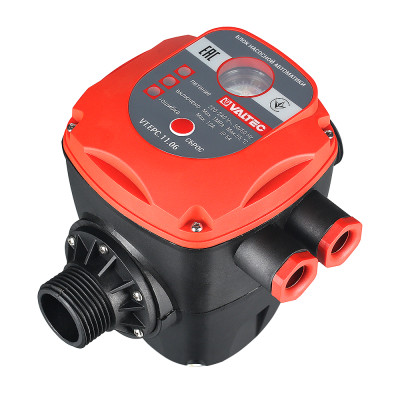

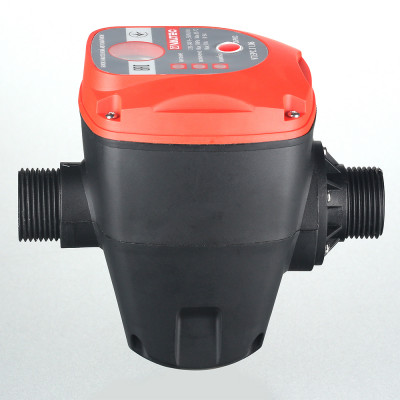

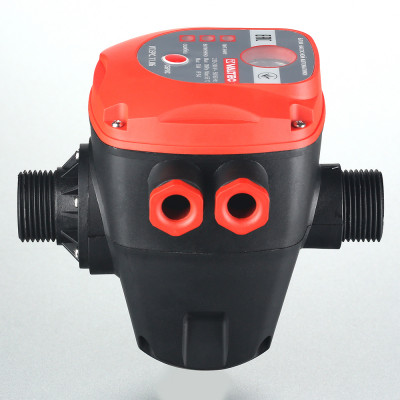

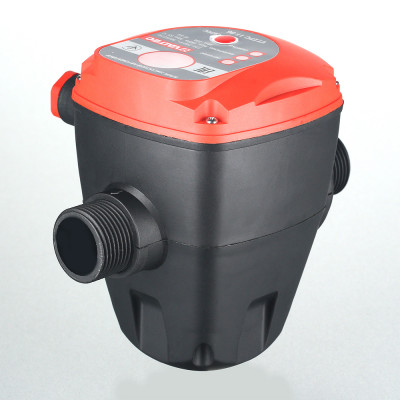

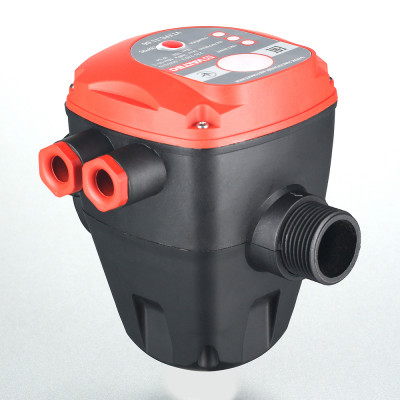

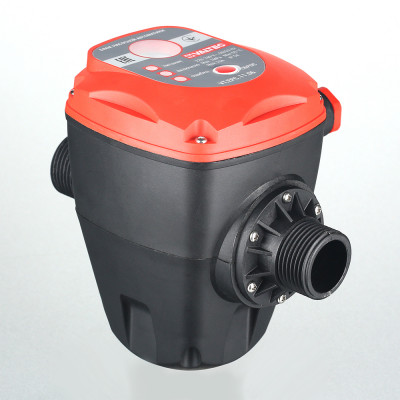

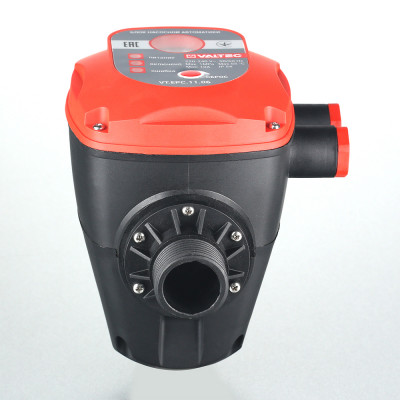

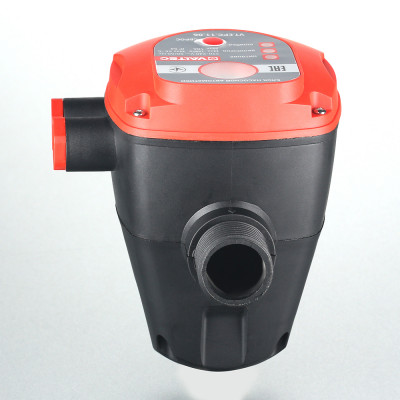

Unità dell’automazione di pompaggio (controllo di pressione)

(VT.EPC.11) L'unità dell’automazione di pompaggio (controllo di pressione) è progettata per il controllo automatico delle pompe dei sistemi di approvvigionamento idrico, le protegge dal funzionamento «con la valvola d’intercettazione chiusa» e dalla corsa «a secco».

L'unità è una combinazione del relè della pressione minima e del relè condotto che controllano l'accensione/spegnimento della pompa. Nel caso di distribuzione dell’acqua o caduta della pressione al di sotto di quello impostato l'unità avvia la pompa, assicurando l’approvvigionamento idrico agli utenti. Il valore della pressione di azionamento può essere impostato in autonomia, nell'intervallo da 1,5 a 3,0 bar (il valore di fabbrica è 1,5 bar). Finita la distribuzione dell’acqua, lo spegnimento della pompa prende luogo con il ritardo di 8 s, che elimina il verificarsi del colpo di ariete. In assenza dell’acqua nella linea di aspirazione, l'unità disattiva la pompa con il ritardo di 10–15 s, proteggendola dalla corsa «a secco». Il manometro integrato nell’unità consente di controllare visualmente la pressione dell'ambiente di lavoro all'uscita dell'unità.

La funzione in più del modello è il reset automatico nel caso di guasto. Se si verifica un incidente, l'unità dell’automazione di pompaggio disabilita la pompa, ma cercherà di avviarla ogni 15 minuti. Questa funzione aiuterà a mettere il relè nel modo operativo automaticamente nel caso l'incidente sia causato da un fattore temporale, come l’abbassamento temporaneo del livello dell'acqua nel pozzo.

L'unità è compatta e dotata del pannello di controllo. Il manometro integrato consente di controllare visualmente la pressione dell'ambiente di lavoro all'uscita dell'unità. I contatti operativi del relè sono realizzati in lega di argento e nichel, non ossidante nelle condizioni di umidità. È ammesso utilizzare l'unità può con l’umidità dell’ambiente fino al 70 %. La classe di protezione del dispositivo: IP54. Il diametro della filettatura dei raccordi di collegamento è 1". La temperatura massima dell'acqua è 60 °C.
