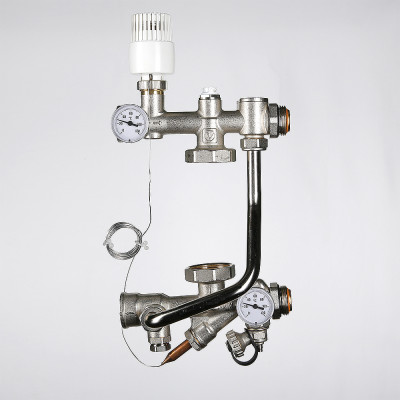

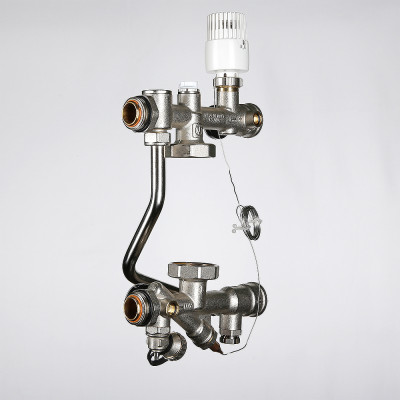

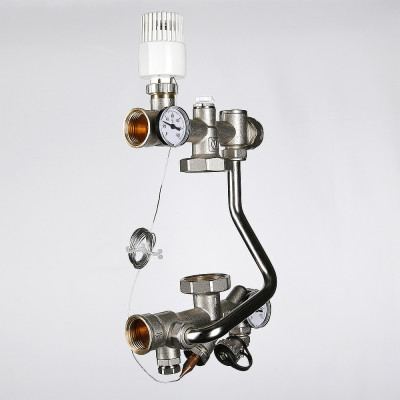

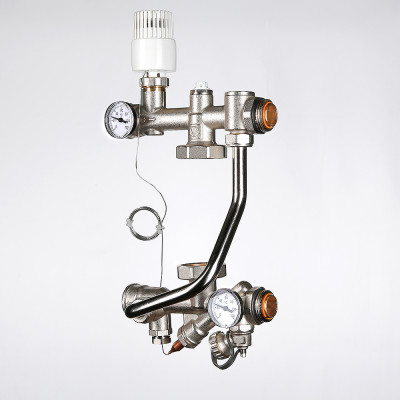

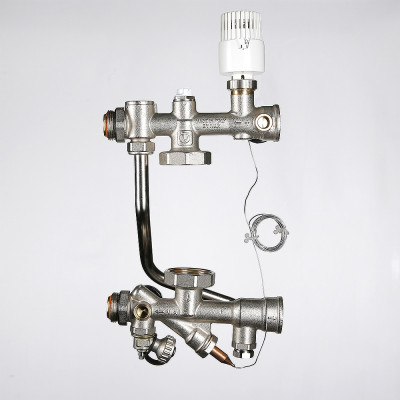

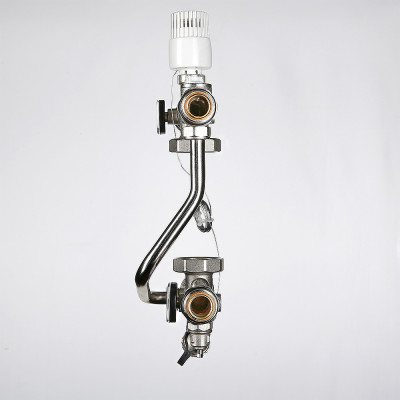

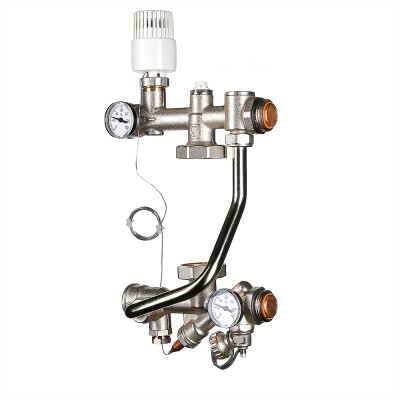

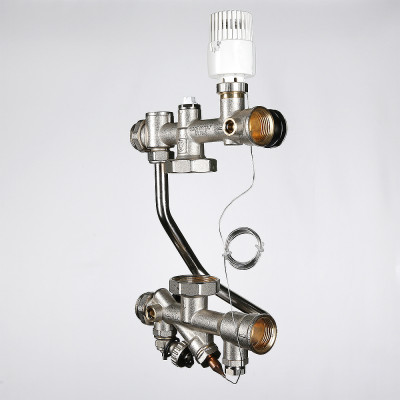

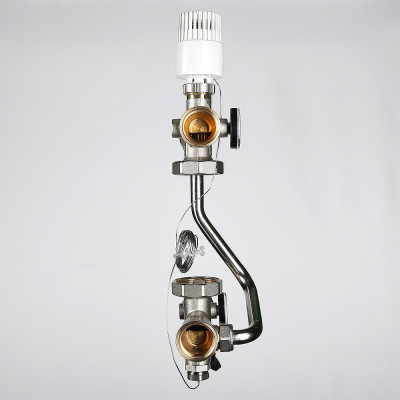

Gruppo di pompaggio e miscelazione per il pavimento riscaldato VALTEC TECHNOMIX

(VT.TECHNOMIX.0) Il gruppo di pompaggio e miscelazione VALTEC TECHNOMIX è finalizzato alla formazione nel sistema di riscaldamento in un edificio di un circuito aperto di circolazione con la temperatura del vettore termico abbassata fino al valore di settaggio. Il gruppo garantisce la manutenzione della temperatura e della portata impostata nel circuito di circolazione secondario nonchè consente di regolare la temperatura e la portata del vettore termico a seconda delle esigenze dell’utente.

Il gruppo di pompaggio e miscelazione TECHNOMIX di regola viene utilizzato nei sistemi di riscaldamento incorporato (pavimento riscaldato, pareti riscaldate, riscaldamento di aree aperte, di serre ecc.).

Il gruppo è adattato per l'applicazione congiunta con collettori di distribuzione negli anelli del pavimento riscaldato alla distanza tra i centri dei collettori di 200 mm. Viene fornito senza la pompa di circolazione.

La lunghezza di montaggio della pompa impiegata deve costituire 130 mm (ad esempio, sono idonei i modelli VRS 25/4G-130; VRS 25/6 G-130).

Le dimensioni del gruppo di miscelazione permettono di collocarlo all’intermo dell’armadio del collettore VTc.541.D (135 mm di profondità).Il pruppo può essere installato sia a sinistra sia a destra dell’unità collettore asservita.

Leggenda: 1 – valvola termostatica; 2 – testina termostatica con il sensore esterno o servocomando (il servocomando non è incluso nella fornitura); 3 – valvola di bilanciamento del circuito secondario; 4 – valvola di bilanciamento del circuito primario; 5 – termometro; 6 – rubinetto di drenaggio; 7 – bossolo per il sensore di temperatura; 8 – dadi a cappello per il collegamento della pompa completi di guarnizioni; 9 – pompa di circolazione (non è inclusa nella fornitura); 10 – valvola di ritorno; 11 – valvolino manuale di sfogo aria.

VT.TECHNOMIX può funzionare con il sistema di controllo VT.К200.М dipendente dal clima. In questo caso invece della testina termostatica con il sensore esterno sulla valvola termostatica viene installato un servomotore elettrotermico analogico VT.TE3061.Il gruppo di pompaggio e miscelazione VT.TECHNOMIX e tutti i suoi componenti sono prodotti in Italia.
