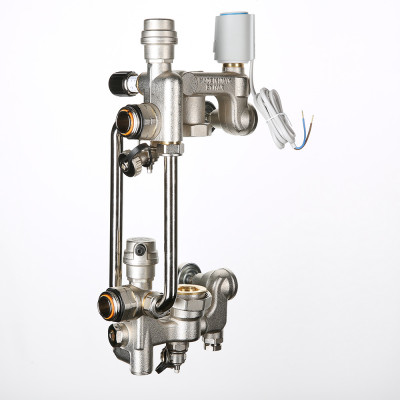

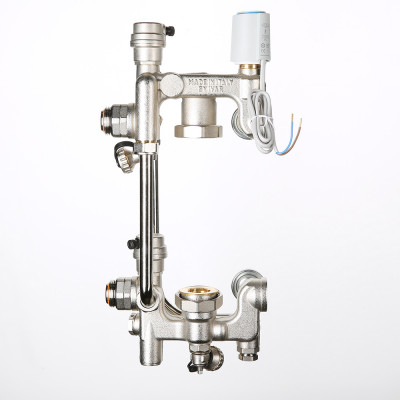

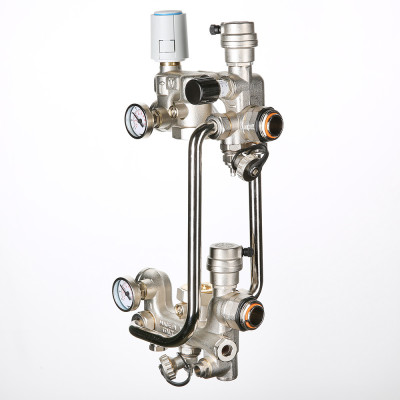

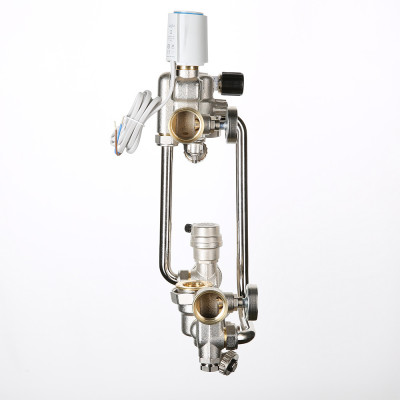

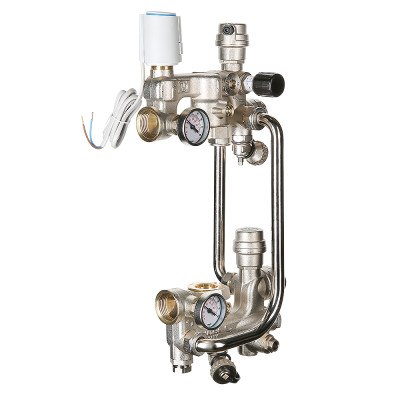

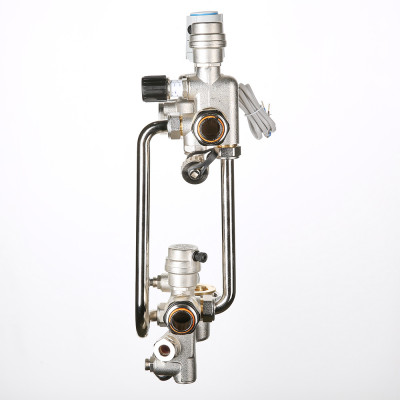

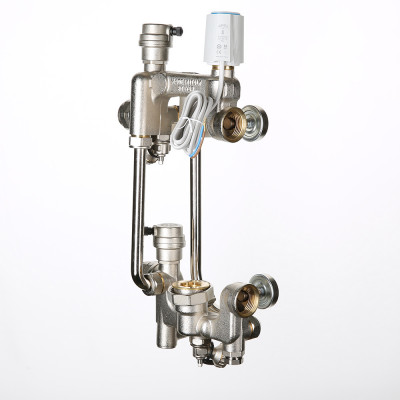

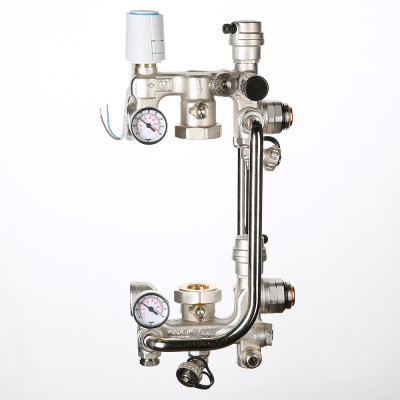

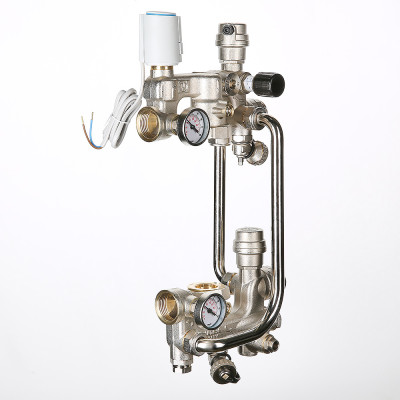

Gruppo di pompaggio miscelato per riscaldamento a pavimento VALTEC COMBI.S

(VT.COMBI.S) Preparazione dell’agente termico con la temperatura inferiore rispetto a quella della linea retta del circuito primario nell’unità di pompaggio e miscelazione per il riscaldamento a pavimento ad acqua VALTEC COMBI.S.180.M avviene tramite l’aggiunta del liquido dalla linea inversa del circuito secondario. La regolazione viene effettuata dalla valvola a due vie installata sulla linea di mandata del circuito primario e dotata del servocomando elettrotermico VT.TE3041.0.024 (normalmente chiuso).

Questa dotazione è progettata per il lavoro insieme al controller universale per le unità di miscelazione VT.K300.

Il controllo dell’azionatore si effettua usando il segnale della modulazione di durata d'impulsi (Pulse Width Modulation) proveniente dal controller VT.K300. Il segnale PWM assicura la regolazione graduale proporzionale PID, mentre il costo dell’azionatore a due posizioni è molto inferiore al quello dell'azionatore con il controllo analogico.

    Altri elementi principali dell’unità sono:
  • valvola di bilanciamento del circuito secondario (imposta il rapporto tra la quantità dell’agente termico proveniente dalla linea di ritorno del circuito secondario e dalla linea di alimentazione del circuito primario);
  • valvola di bilanciamento del circuito primario (consente di effettuare il collegamento idraulico dell'unità con gli altri elementi del sistema di riscaldamento);
  • bypass con la valvola di bypass regolabile;
  • valvole a sfera integrate per la chiusura della pompa di circolazione;
  • prese d'aria automatiche;
  • nippli accoppiati per il collegamento con il gruppo collettore;
  • due termometri sommergibili (il display del controllore mostra la temperatura del dell’agente termico che entra nel riscaldamento a pavimento ad acqua);
  • il valvolame di drenaggio.

Specifiche tecniche

Significato

Potenza termica dell'unità di miscelazione (Δt = 10°C) con la pompa VRS 25/4, kW

15

Potenza termica dell'unità di miscelazione (Δt = 10°C) con la pompa VRS 25/6, kW

20

Distanza tra gli assi delle uscite, mm

200

Lunghezza di montaggio della pompa, mm

180

Temperatura dell’ambiente di lavoro, °C

90

Pressione di esercizio, bar

10

Tensione di controllo servocomando, °С

10

Dimensione do collegamento

G 1"

Durata media piena, anni

15



Dimensione/quantitativoPrezzo unitario
VT.COMBI.S.180180 mm29123
VT.COMBI.S.180C180 мм (C)33605
VT.COMBI.S.180M180 mm (M)36881
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
