Raccordo in acciaio inox – manicotto a pressare

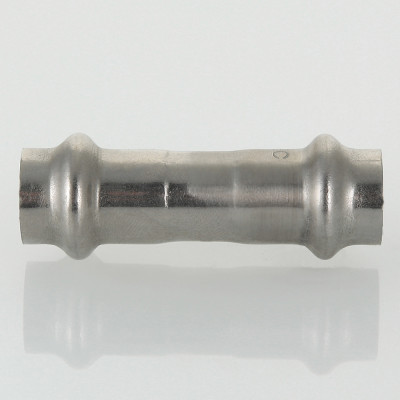

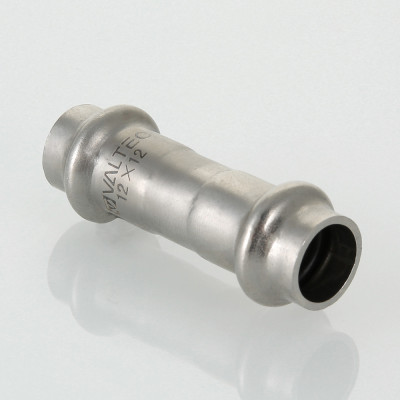

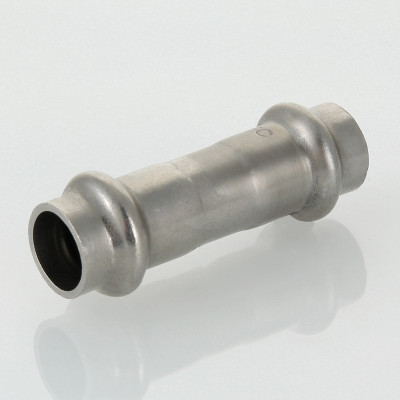

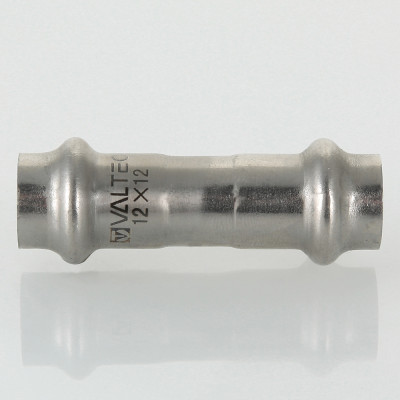

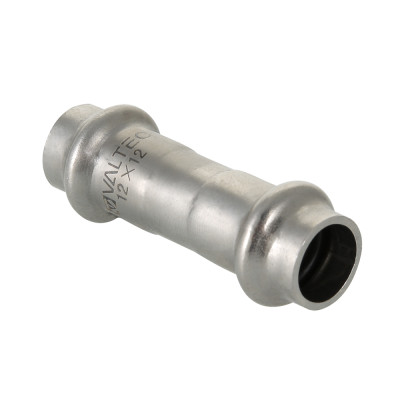

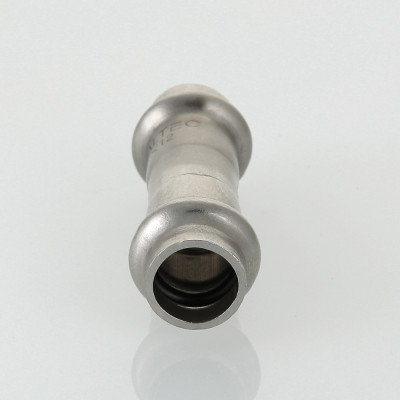

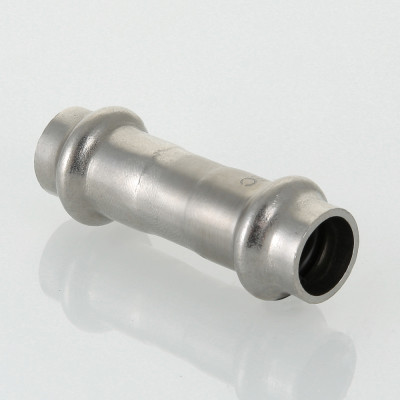

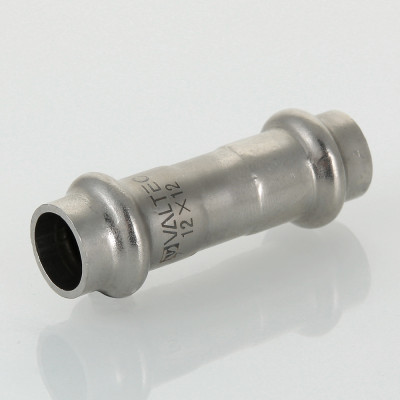

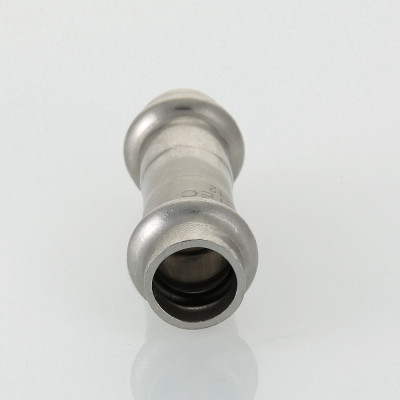

(VTi.903.I) Manicotto a pressare a doppia apertura in acciaio inox progettato per il collegamento di un tubo in acciaio con parete sottile ad impianti di approvvigionamento idrico, di riscaldamento e ad altri impianti ingegneristici e tecnologici dalla temperatura operativa fino a 120 °С. Pressione nominale – 16 bar. Il manicotto VTi.903.l è stato realizzato in acciaio AISI 304. Materiale degli anelli di tenuta – elastomero EPDM Sh70. Il vantaggio dei connettori senza raccordo è costituito dal ridotto coefficiente di resistenza locale (la contrazione del canale è praticamente assente). Il raccordo è adatto ad una riduzione per mezzo di uno strumento a pressare di tipo V.

Dimensione/quantitativoPrezzo unitario
VTi.903.I.00121212 x 12 mm96
VTi.903.I.00151215 x 12 mm229
VTi.903.I.00151515 x 15 mm217
VTi.903.I.00181518 x 15 mm345
VTi.903.I.00181818 x 18 mm299
VTi.903.I.00221522 x 15 mm371
VTi.903.I.00221822 x 18 mm417
VTi.903.I.00222222 x 22 mm332
VTi.903.I.00281528 x 15 mm486
VTi.903.I.00282228 x 22 mm499
VTi.903.I.00282828 x 28 mm385
VTi.903.I.00352835 x 28 mm666
VTi.903.I.00353535 x 35 mm515
VTi.903.I.00423542 x 35 mm758
VTi.903.I.00424242 x 42 mm729
VTi.903.I.00544254 x 42 mm1192
VTi.903.I.00545454 x 54 mm967
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
