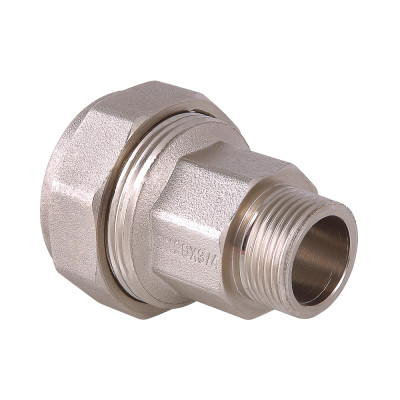

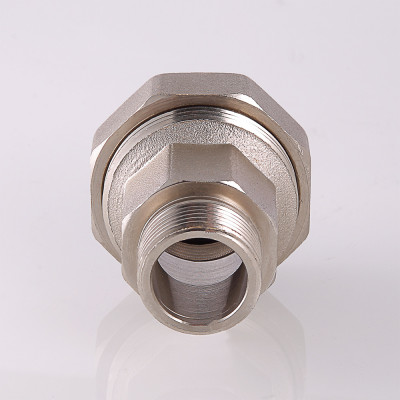

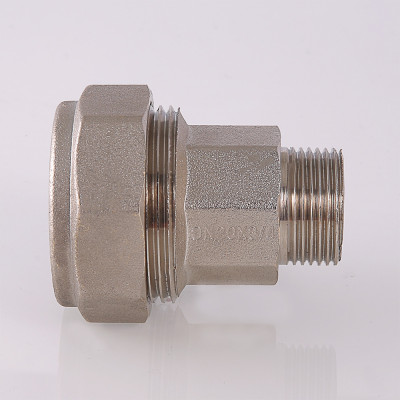

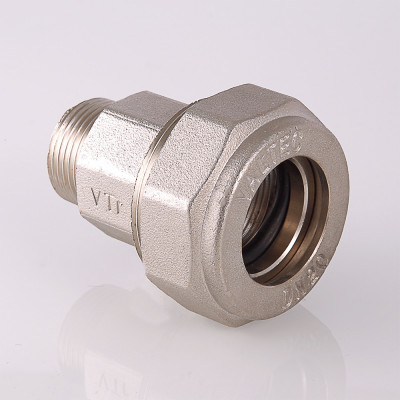

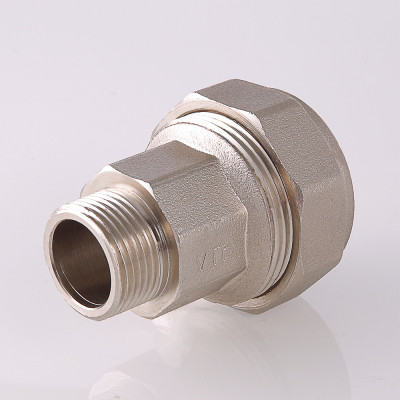

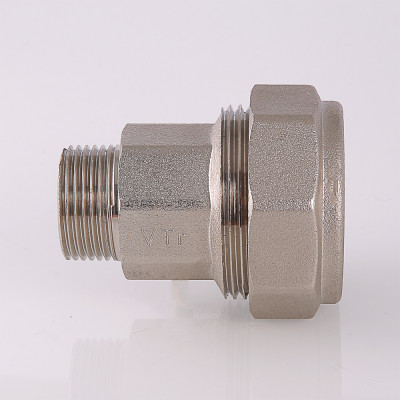

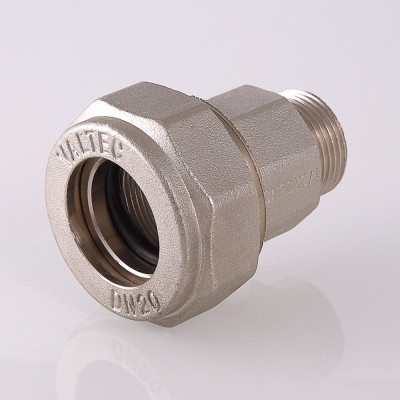

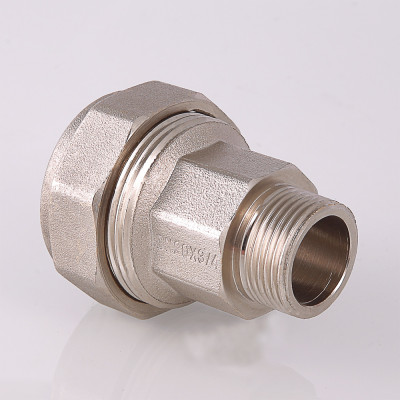

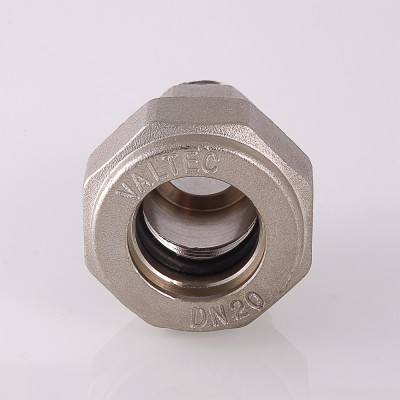

Raccordo a crimpare per le tubazioni in acciaio con passaggio alla filettatura esterna

(VTr.801.N) Durante il montaggio delle tubazioni in acciaio provvisorie e la riparazione di quelle fisse spesso non c’ è la possibilità di usare saldatura o eseguire i lavori di filettatura. In questi casi è comodo usare i raccordi a crimpare della serie VTr.800 che assicurano connessione delle tubazioni in acciaio per acqua e gas per mezzo di due chiavi per dadi.

Il corpo e il dado a cappello dei raccordi sono realizzati in ottone sanitario e nichelati, mentre la ghiera («il biscotto») –in acciaio inox temperato, il quale supera notevolmente per la sua durezza il materiale della tubazione collegata.

Congiungendosi nel corso di avvitamento del dado a cappello, la ghiera si intaglia nella parete della tubazione, fissando il connettore nel modo affidabile. Per mezzo della rondella in ottone il biscotto fa l’effetto sul grosso anello di tenuta in EPDM Sh70 che comprime fittamente la tubazione e siglla il collegamento.

I raccordi a crimpare sono sfilabili e possono esser usati molte volte, pero devono esser accessibili per manutenzione (non devono esser incorporati). Sono ammessi gli spostamenti angolari nel limite di 3°.

I connetori della serie Vtr. 800 sono destinati ai sistemi con la temperatura di esercizio fino a 90 °С e pressione fino a 8 bar.

Il modello Vtr.801.N è il raccordo a crimpare diretto per le tubazioni in acciaio con il passaggio alla filettatura esterna.

Dimensione/quantitativoPrezzo unitario
VTr.801.N.040415 mm x 1/2"522 p
VTr.801.N.050520 mm x 3/4"797 p
VTr.801.N.060625 mm x 1"1116 p
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
