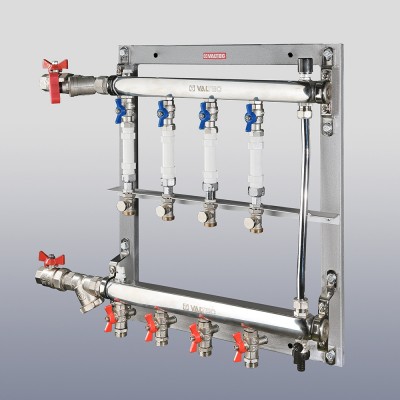

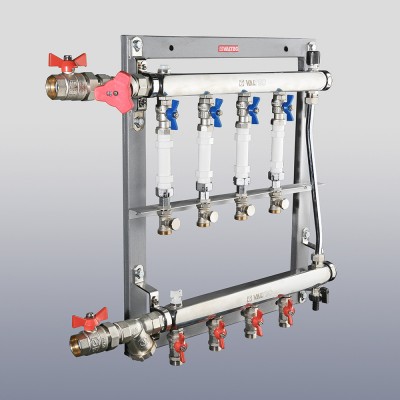

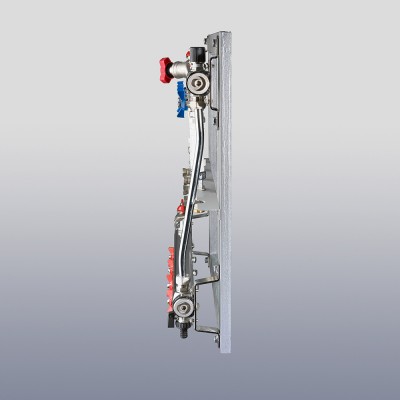

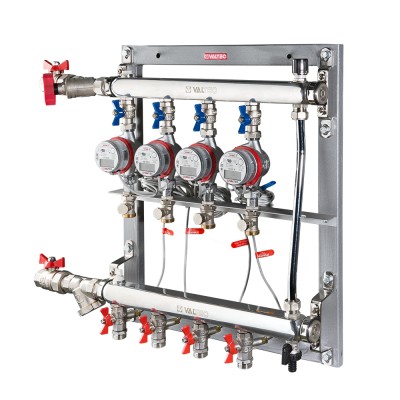

Gruppo da piano per il calcolo dell’energia termica consumata da ogni singolo appartamento con la valvola di passaggio

(VT.GPR) Il gruppo da piano va usato nei sistemi di riscaldamento idrico dei condomini per la distrubuzione dell’energia termica tra i singoli consumatori e per il calcolo del suo consumo (nel caso di installazione del contatore). Oltre a questo, i moduli permettono di eseguire la connessione idraulica dei consumatori tra di loro.

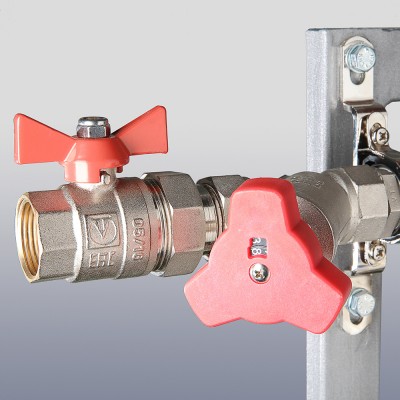

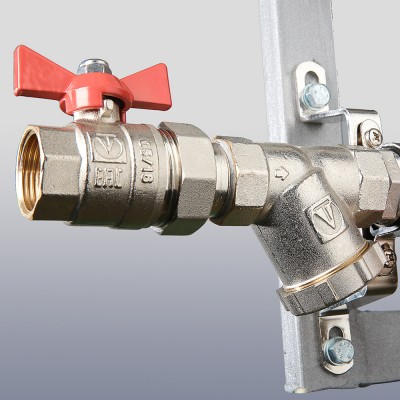

Il gruppo da piano per il calcolo dell’energia termica consumata da ogni singolo appartamento permette di eseguire le seguenti operazioni di servizio: scarico dell’aria, pulizia dell’agente termico, drenaggio e riempimento del sistema. I gruppi della serie VT.GPR anche permettono di mantenere automaticamente il gradiente della pressione all’entrata ed all’uscita dal sistema di riscaldamento dell’appartamento per mezzo di by-pass dell’agente termico.

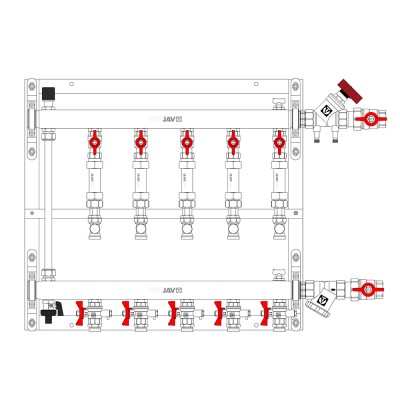

Il modulo va connesso alla tubazione distributrice generale del sistema di riscaldamento (il tubo), disposizione dell’entrata sinistra (L) o destra (R). I sistemi orizzontali di riscaldamento per appartamenti da uno o due tubi vanno connessi alle uscite del gruppo. Il diametro di connessione ai tubi di distribuzione dei sistemi di riscaldamento - ¾ o 1”. La temperatura massima dell’agente termico - 95 ˚С, pressione di esercizio – 10 bar.

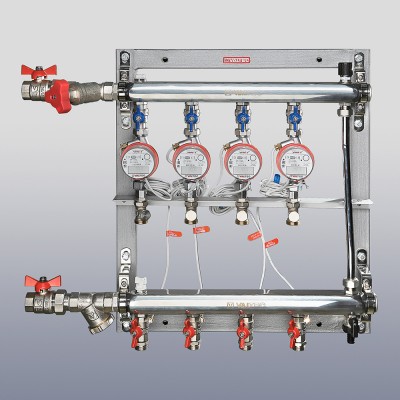

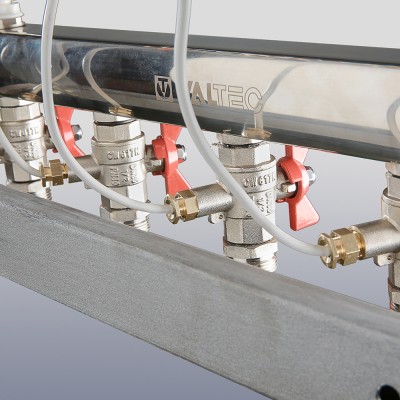

L’articolo va fornito assemblato; sull’ordine speciale esso può essere fornito disassemblato, per l’ulteriore assemblaggio in sito. Il gruppo può anche esser dotato dai contatori di calore, manometri e scaricatori d’aria automatici. I gruppi assemblati vanno pressati con la pressione di prova 15 bar.

Dimensione/quantitativoPrezzo unitario
VT.GPR.05S04.L23/4", 2 uscite, entrata sinistra17156
VT.GPR.06S04.L21", 2 uscite, entrata sinistra19097
VT.GPR.05S04.L33/4", 3 uscite, entrata sinistra20589
VT.GPR.06S04.L31", 3 uscite, entrata sinistra22530
VT.GPR.05S04.L43/4", 4 uscite, entrata sinistra24100
VT.GPR.06S04.L41", 4 uscite, entrata sinistra26039
VT.GPR.05S04.L53/4", 5 uscite, entrata sinistra27914
VT.GPR.06S04.L51", 5 uscite, entrata sinistra29853
VT.GPR.05S04.L63/4", 6 uscite, entrata sinistra31220
VT.GPR.06S04.L61", 6 uscite, entrata sinistra33122
VT.GPR.05S04.L73/4", 7 uscite, entrata sinistra35141
VT.GPR.06S04.L71", 7 uscite, entrata sinistra37080
VT.GPR.05S04.L83/4", 8 uscite, entrata sinistra38208
VT.GPR.06S04.L81", 8 uscite, entrata sinistra40109
VT.GPR.05S04.R23/4", 2 uscite, entrata destra17156
VT.GPR.06S04.R21", 2 uscite, entrata destra19097
VT.GPR.05S04.R33/4", 3 uscite, entrata destra20589
VT.GPR.06S04.R31", 3 uscite, entrata destra22530
VT.GPR.05S04.R43/4", 4 uscite, entrata destra24100
VT.GPR.06S04.R41", 4 uscite, entrata destra26039
VT.GPR.05S04.R53/4", 5 uscite, entrata destra27914
VT.GPR.06S04.R51", 5 uscite, entrata destra29853
VT.GPR.05S04.R63/4", 6 uscite, entrata destra31220
VT.GPR.06S04.R61", 6 uscite, entrata destra33122
VT.GPR.05S04.R73/4", 7 uscite, entrata destra35141
VT.GPR.06S04.R71", 7 uscite, entrata destra37080
VT.GPR.05S04.R83/4", 8 uscite, entrata destra38208
VT.GPR.06S04.R81", 8 uscite, entrata destra40109
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
