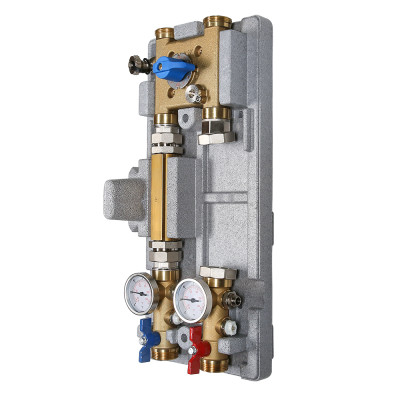

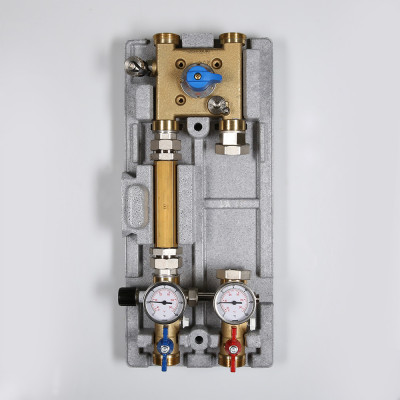

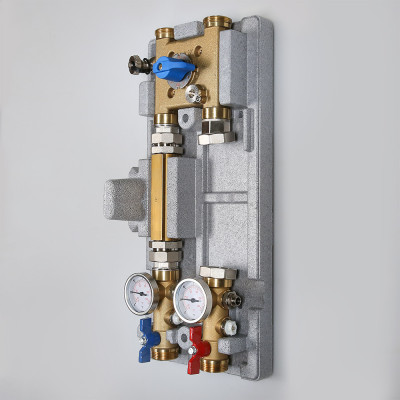

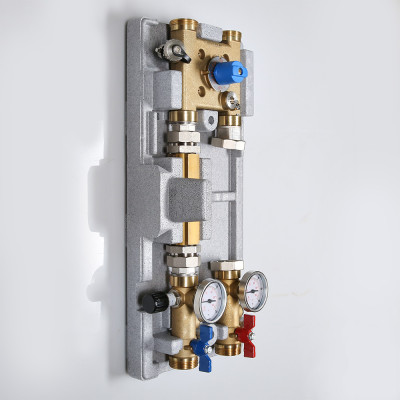

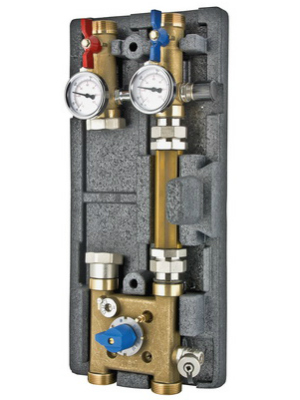

Gruppo di pompaggio con bypass e valvola a quattro vie

(VT.VAR21.G) I gruppi di montaggio rapido VARIMIX studiati dai costruttori, rappresentano gruppi di valvolame assemblati in modo compatto e termoisolati a condizioni di fabbrica. Il loro impiego permette di ridurre al minimo il tempo di progettazione e montaggio di un impianto di approvvigionamento termico di villette, case indipendenti, piccole strutture commerciali, ecc., evitando errori di progettazione e montaggio. Inoltre, il costo di un singolo gruppo finito è inferiore al costo di un analogo kit di elementi, acquistati a parte. Il gruppo di montaggio VAR 20 è stato progettato per essere collegato al gruppo collettore VAR 30 di circuiti a temperatura inferiore rispetto al circuito della caldaia. La temperatura dell’agente termico impostata nel circuito viene mantenuta grazie al bypass con valvola di bilanciamento e valvola miscelatrice a quattro vie in dotazione. Per proteggere la pompa di circolazione di questo circuito dal funzionamento «a saracinesca chiusa», nonché per mantenere la stabilità idraulica dell’impianto nel suo complesso, è previsto un bypass con valvola di bypass regolabile. La linea di alimentazione e quella di ritorno sono munite di valvole di scarico rotanti, termometri a lancetta e di scaricatori d’aria manuali. Sull’uscita della tubatura di mandata è installata una valvola a sfera, sulla linea di ritorno una valvola di ritegno. Il gruppo è inoltre munito di isolamento termico in polistirene espanso e di mezzi di fissaggio. La pompa va ordinata a parte, a seconda delle caratteristiche idrauliche del gruppo da collegare. Lunghezza di montaggio della pompa – 180 mm. Materiale delle tubature del gruppo – bronzo di marca OTS 60PB2 (EN 1982-00), del valvolame – ottone CW16N o CW614N. Diametro nominale delle tubature – 32 mm. Collegamento ai tubi del circuito assistito – per mezzo di filettatura esterna 1 1/4". Massima potenza termica dell’impianto allacciato – 35 kW (con t = 20 °С).

Dimensione/quantitativoPrezzo unitario
VT.VAR21.G.071 1/4"70976
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
