Gruppo collettore

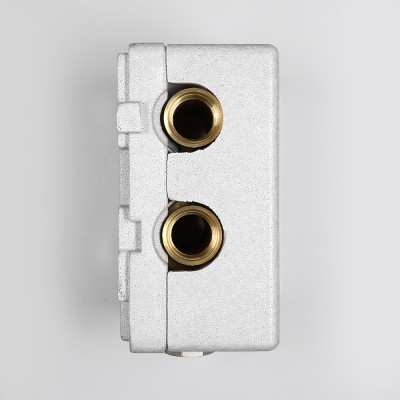

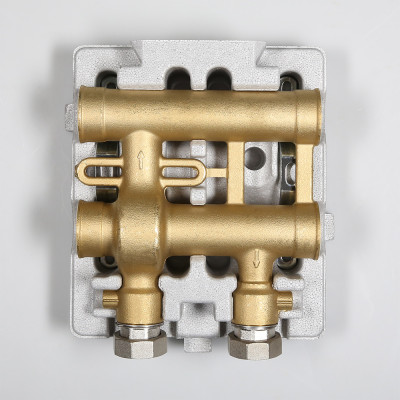

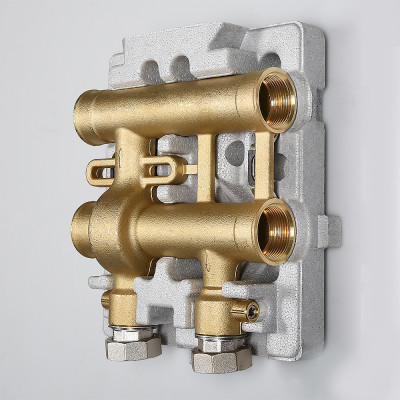

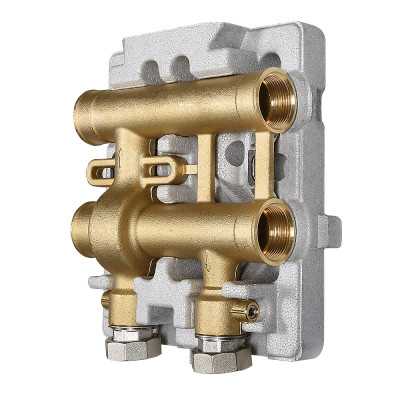

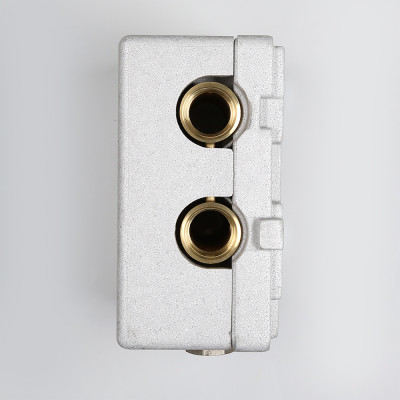

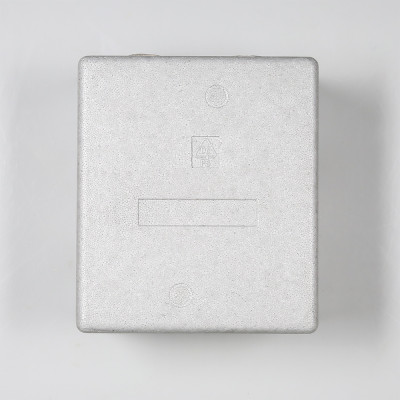

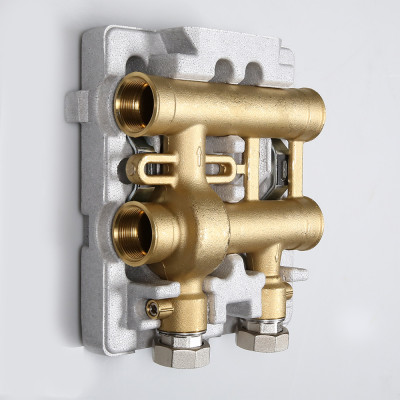

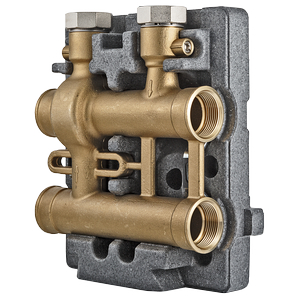

(VT.VAR30.G) I gruppi di montaggio rapido VARIMIX studiati dai costruttori, rappresentano gruppi di valvolame assemblati in modo compatto e termoisolati a condizioni di fabbrica. Il loro impiego permette di ridurre al minimo il tempo di progettazione e montaggio di un impianto di approvvigionamento termico di villette, case indipendenti, piccole strutture commerciali, ecc., evitando errori di progettazione e montaggio. Inoltre, il costo di un singolo gruppo finito è inferiore al costo di un analogo kit di elementi, acquistati a parte. Nell’impianto VARIMIX i gruppi VT VAR 30 servono a distribuire l’agente termico ai gruppi di pompaggio e di pompaggio miscelato dei circuiti di riscaldamento (a ciascun gruppo viene allacciato un circuito). I gruppi collettori possono venire uniti sequenzialmente tra di loro in blocchi. Materiale delle tubature del gruppo – bronzo di marca OTS 60PB2 (EN 1982-00). I gruppi sono completati da valvole a sfera incorporate (sugli scarichi), isolamento termico in polistirene espanso, mezzi di fissaggio e mezzi nippli a saldare con dati a cappello per il collegamento di gruppi di pompaggio e di pompaggio miscelato. L’assemblaggio dei collettori tra di loro e al separatore idraulico VT VAR 00 (si raccomanda l’impiego del separatore idraulico VALTEC) viene effettuato per mezzo del un nipplo doppio filettato VT 606 (diametro – 1 1/4"). Diametro nominale dei raccordi di scarico – 32 mm. Massima potenza termica dell’impianto allacciato – 104 kW (con t = 20 °С).

Dimensione/quantitativoPrezzo unitario
VT.VAR30.G.071 1/4"33460
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
