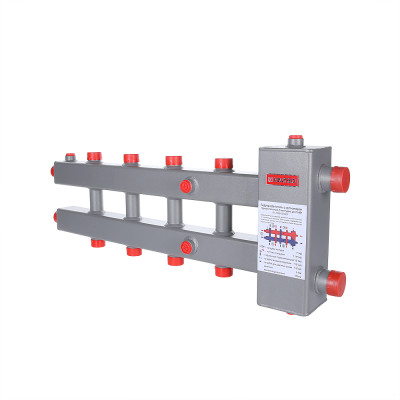

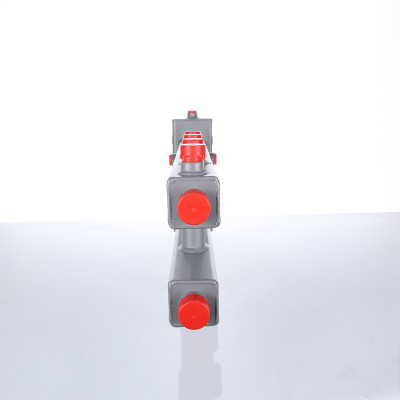

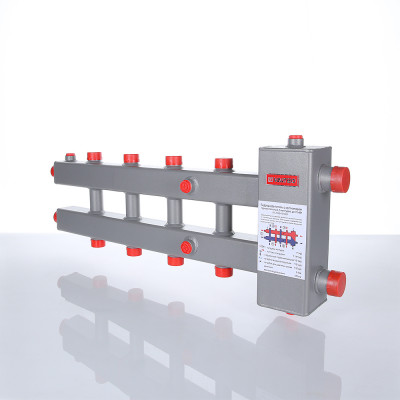

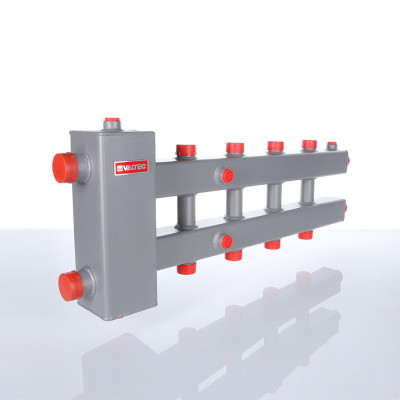

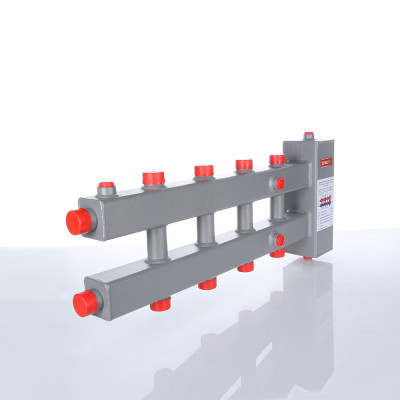

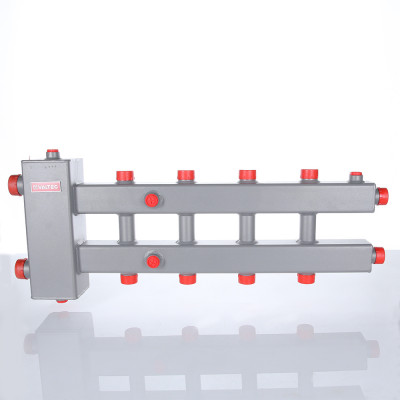

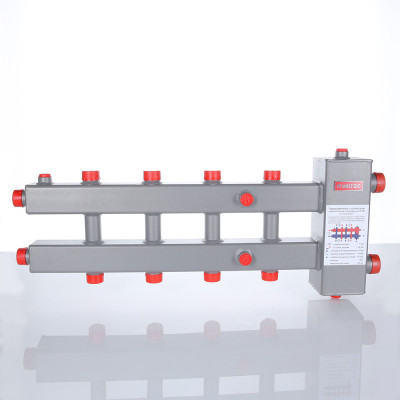

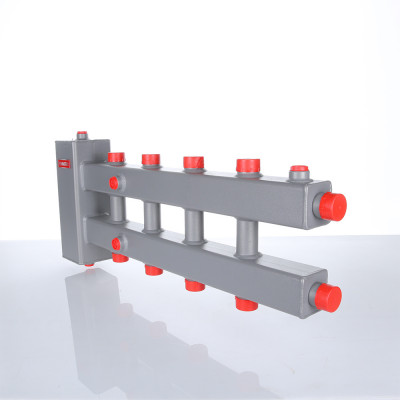

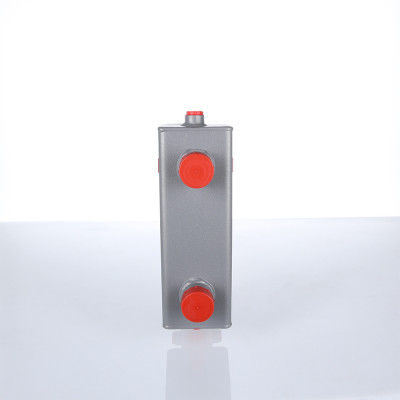

Separatore idraulico orizzontale con collettore

(VTc.100.SH) Il separatore idraulico con il collettore è progettato per il collegamento e connessione idraulica del generatore di calore (la caldaia) nel sistema di riscaldamento a molti circuiti.

Il separatore idraulico e i collettori sono realizzati in acciaio nero e hanno la sezione rettangolare.

La costruzione prevede i raccordi per collegamento dei manometri termici, valvole di drenaggio e scaricatori d’aria.Il separatore idraulico orizzontale con collettore è progettato per l’uso nei sistemi con la massima potenza termica collegata 70 kW, temperatura massima dell’agente termico 110°C e pressione d’esercizio fino a 6 bar.

La filettatura del circuito caldaia – 1 1/4”, dei circuiti di riscaldamento – 1”, per collegamento degli strumenti di misura e valvole di drenaggio – 1/2”.

La serie VTc.100.SH contiene i separatori idraulici orizzontali con la possibilità di collegare tre e cinque circuiti.
