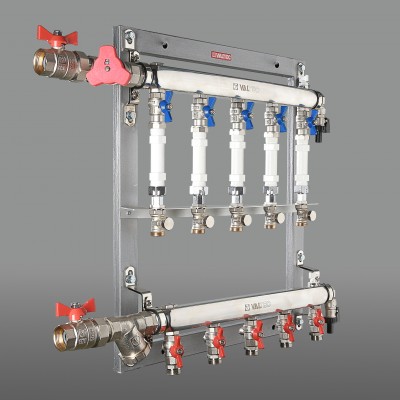

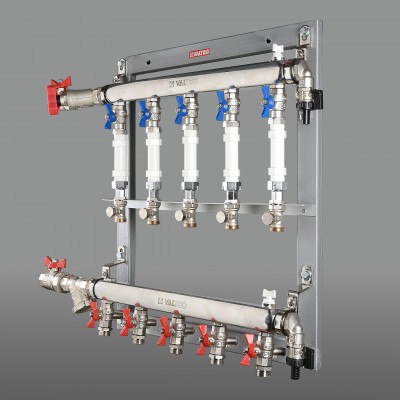

Gruppo da piano per il calcolo dell’energia termica consumata da ogni singolo appartamento

(VT.GPM) Il gruppo da piano va ussato nei sistemi di riscaldamento dei condomini per la distrubuzione dell’energia termica tra i singoli consumatori e per il calcolo del suo consumo (nel caso di installazione del contatore). Oltre a questo, i moduli permettono di eseguire la connesione idraulica dei consumatori tra di loro.

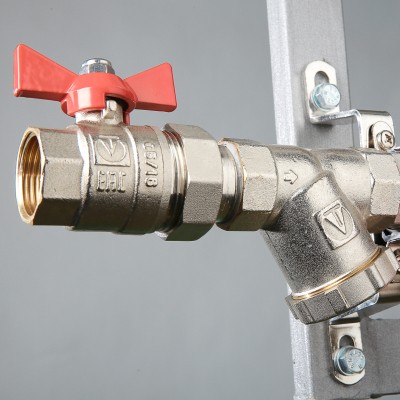

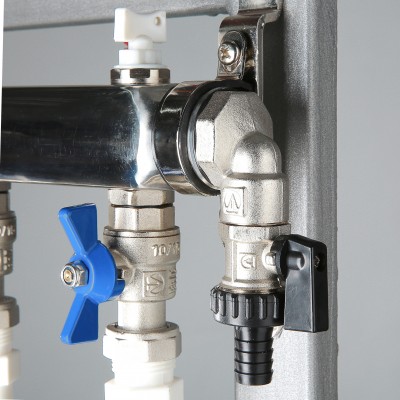

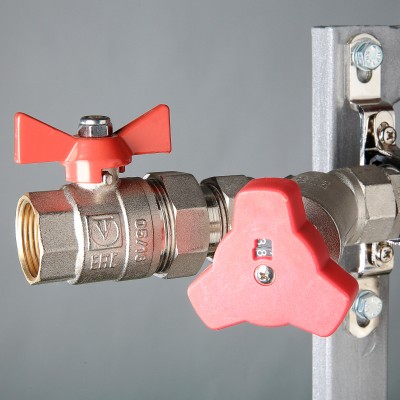

Il gruppo da piano per il calcolo dell’energia termica consumata da ogni singolo appartamento permette di eseguire le seguenti operazioni di servizio: scarico dell’aria, pulizia dell’agente termico, drenaggio e riempimento del sistema.

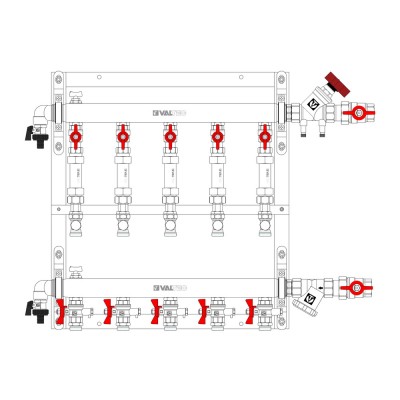

Il modulo va connesso alla tubazione distributrice generale del sistema di riscaldamento (il tubo), disposizione dell’entrata sinistra (L) o destra (R). I sistemi orizzontali di riscaldamento per appartamenti da uno o due tubi vanno connessi alle uscite del gruppo. Il diametro di connessione ai tubi di distribuzione dei sistemi di riscaldamento - ¾ o 1”. La temperatura massima dell’agente termico - 95 ˚С, pressione di esercizio – 10 bar.

Il gruppo va fornito assemblato; sull’ordine speciale esso può essere fornito disassemblato, per l’ulteriore assemblaggio in sito.

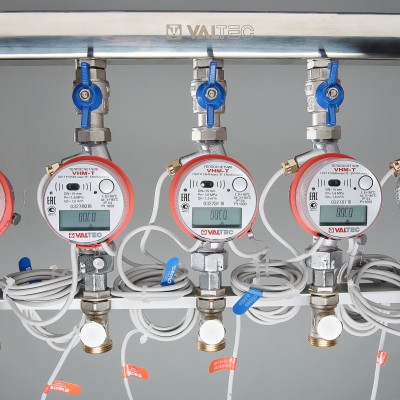

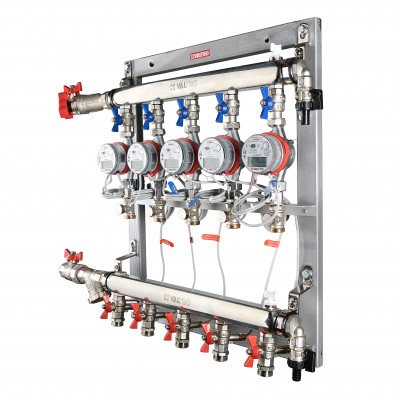

Il gruppo può anche esser dotato dai contatori di calore, manometri e scaricatori d’aria automatici. I gruppi assemblati vanno pressati con la pressione di prova 15 bar.

Dimensione/quantitativoPrezzo unitario
VT.GPM.05S04.L23/4", 2 uscite, entrata sinistra18755
VT.GPM.06S04.L21", 2 uscite, entrata sinistra21359
VT.GPM.05S04.L33/4", 3 uscite, entrata sinistra22426
VT.GPM.06S04.L31", 3 uscite, entrata sinistra25030
VT.GPM.05S04.L43/4", 4 uscite, entrata sinistra26945
VT.GPM.06S04.L41", 4 uscite, entrata sinistra29550
VT.GPM.05S04.L53/4", 5 uscite, entrata sinistra31245
VT.GPM.06S04.L51", 5 uscite, entrata sinistra33848
VT.GPM.05S04.L63/4", 6 uscite, entrata sinistra35636
VT.GPM.06S04.L61", 6 uscite, entrata sinistra38241
VT.GPM.05S04.L73/4", 7 uscite, entrata sinistra40571
VT.GPM.06S04.L71", 7 uscite, entrata sinistra43353
VT.GPM.05S04.L83/4", 8 uscite, entrata sinistra44552
VT.GPM.06S04.L81", 8 uscite, entrata sinistra47157
VT.GPM.05S04.R23/4", 2 uscite, entrata destra18755
VT.GPM.06S04.R21", 2 uscite, entrata destra21359
VT.GPM.05S04.R33/4", 3 uscite, entrata destra22426
VT.GPM.06S04.R31", 3 uscite, entrata destra25030
VT.GPM.05S04.R43/4", 4 uscite, entrata destra26945
VT.GPM.06S04.R41", 4 uscite, entrata destra29550
VT.GPM.05S04.R53/4", 5 uscite, entrata destra31245
VT.GPM.06S04.R51", 5 вых., uscite, entrata destra33848
VT.GPM.05S04.R63/4", 6 uscite, entrata destra35636
VT.GPM.06S04.R61", 6 uscite, entrata destra38241
VT.GPM.05S04.R73/4", 7 uscite, entrata destra40571
VT.GPM.06S04.R71", 7 uscite, entrata destra43353
VT.GPM.05S04.R83/4", 8 uscite, entrata destra44552
VT.GPM.06S04.R81", 8 uscite, entrata destra47157
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
