Raccordo assiale universale – sbrinamento dell'acqua scorrevole con la filettatura interna

(VTm.454.BG) Raccordi assiali (raccordi scorrevoli) della serie VTm.400 sono progettati per il montaggio dei tubi in polietilene reticolato (PEX) e in polietilene di elevata resistenza termica (PE-RT) con i seguenti parametri geometrici (diametro esterno/spessore della parete): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 mm.

In seguito al montaggio del raccordo assiale VALTEC, si realizza la connessione non sfilabile che non richiede manutenzione, che permette effettuare la posa della tubazione sia aperta che sotterrata, compreso con incorporazione del raccordo nella struttura edilizia (in assenza del passaggio a filettatura). Tenuta della connessione si assicura per mezzo di impressione del materiale del tubo nelle torniture del nippolo del corpo del raccordo, che prende luogo quando la canna scorre sul nippolo del corpo del raccordo.

Raccordi assiali VALTEC non stringono il diametro della tubazione da connettere grazie all”allargamento delle estremità dei tubi prima dell’esecuzione della connessione.

I corpi dei raccordi e le canne scorrevoli sono fatti in ottone idraulico CW614N secondo EN 12165.

I raccordi sono progettati per l’uso nei sistemi con pressione nominale fino a 16 bar e temperatura massimo di esercizio entro 95 °С.

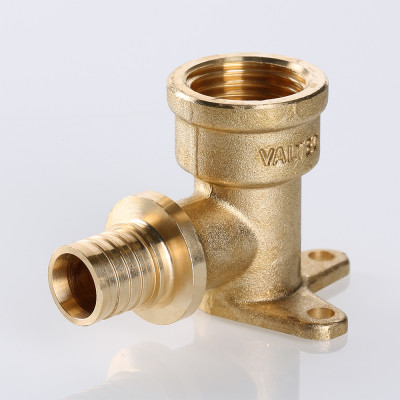

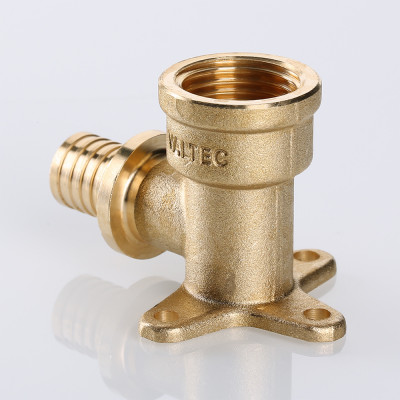

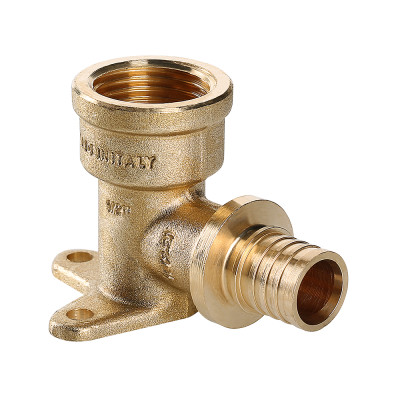

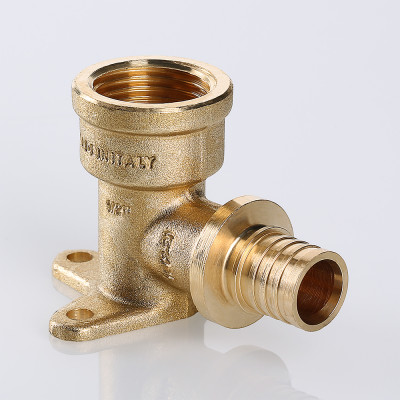

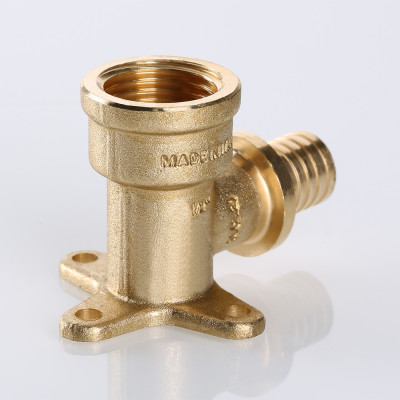

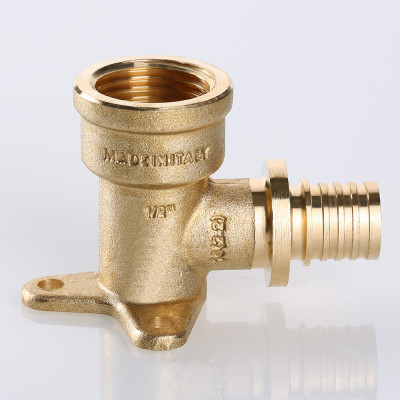

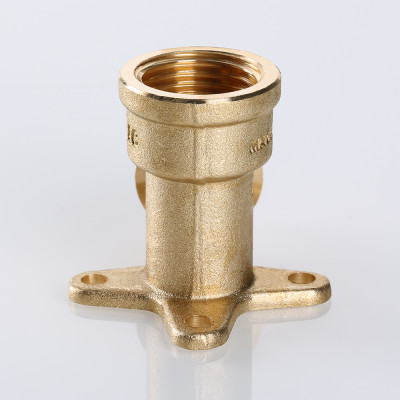

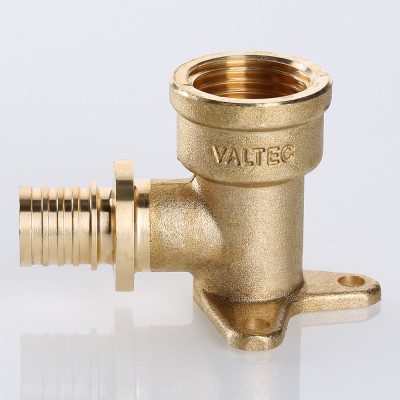

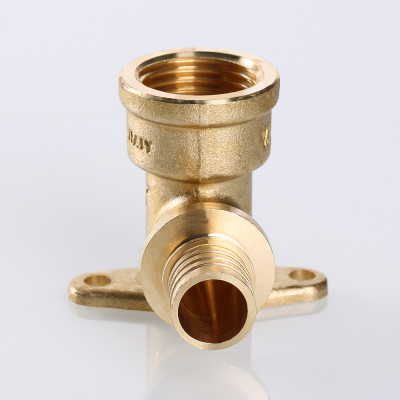

Sbrinamento dell'acqua VTm.454.BG – raccordo assiale in ottone con fissaggio e la filettatura interna, che provvede a connessione ad un angolo di 90° della tubazione in polietilene e dell’elemento filettato (in particolare, del raccordo del miscelatore idraulico) del sistema da montare.

L'installazione di questo raccordo assiale viene eseguita utilizzando lo strumento manuale o elettrico.

Prodotto in Italia.

Dimensione/quantitativoPrezzo unitario
VTm.454.BG.00160416 (2,2) мм х 1/2"381
VTm.454.BG.00200420 (2,8) мм х 1/2"523
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
