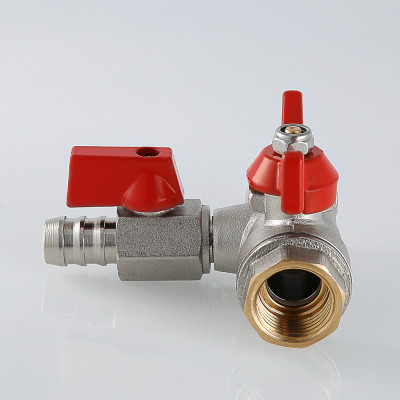

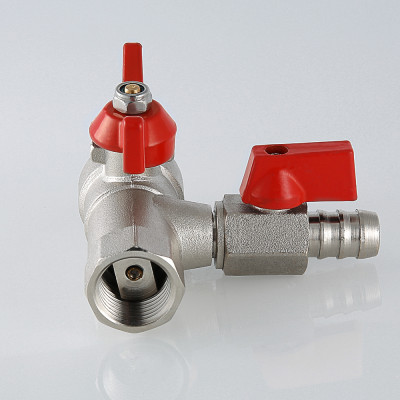

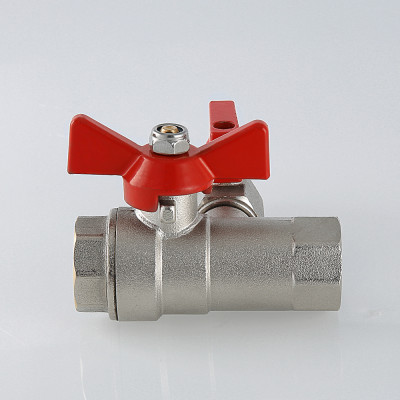

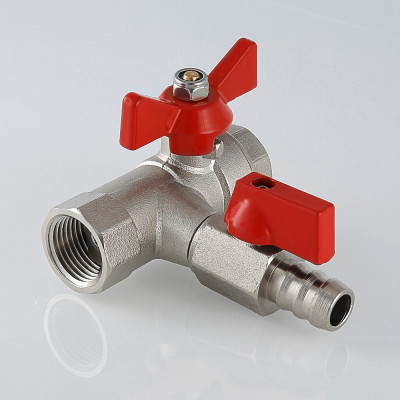

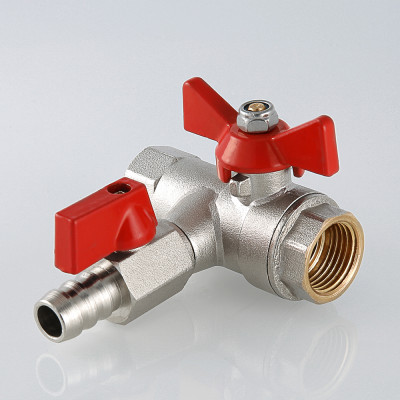

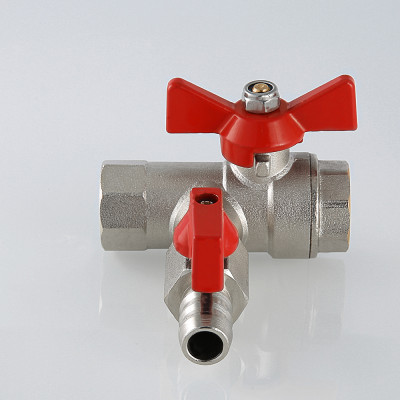

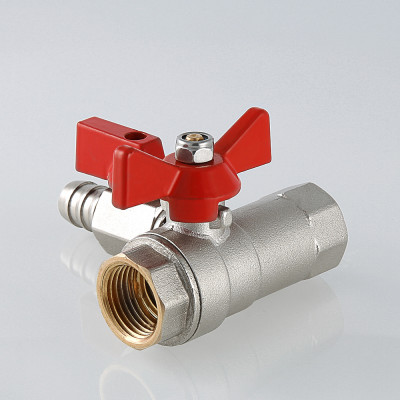

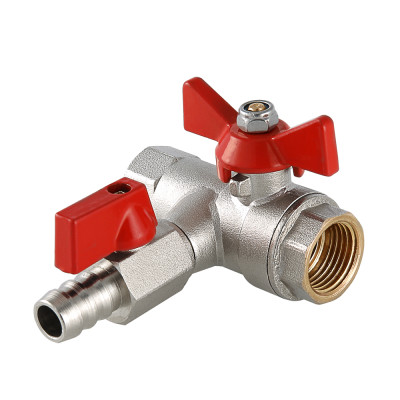

Valvola sfera con la valvola di ritorno e drenaggio

(VT.248.N) Valvola a sfera VT.248.N permette di osservare i requisiti dello SP 30.13330.2012 “Tubazione interna e fognatura degli edifici” su installazione all’entrata nell’appartamento dopo il contatore d’acqua della valvola di ritorno e della valvola di estinzione iniziale, con la minima lunghezza di montaggio.

La valvola a sfera con la valvola di ritorno e drenaggio è realizzata a base della serie VALTEC BASE. Il modello si distingue per il semicorpo allungato, nel quale è inserita la valvola di ritorno a molla. Il semicorpo ha anche la bocchetta con la filettatura interna ¼”, sul quale è montata la valvola di drenaggio a sfera sfilabile ridotta VT.435.N con il raccordo a tubo flessibile. Se necessario, il manometro VT.TM40T (si acquista separatamente) può esser installato al posto della valvola di drenaggio.

Attacco filettato interno.

Si raccomanda di installare la valvola dopo il contatore d’acqua per l’appartamento, ai sensi dello schema riportato giù.
