Raccordo filettato – nipplo di passaggio

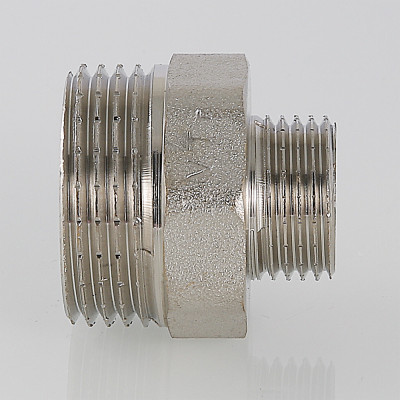

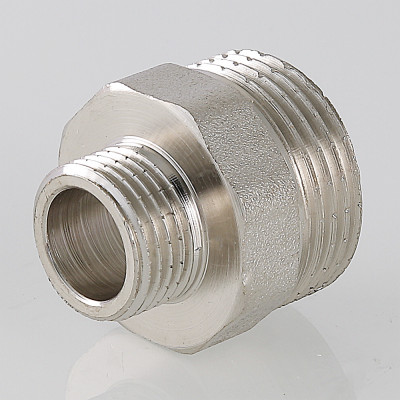

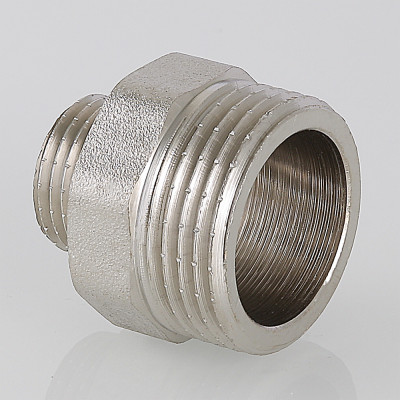

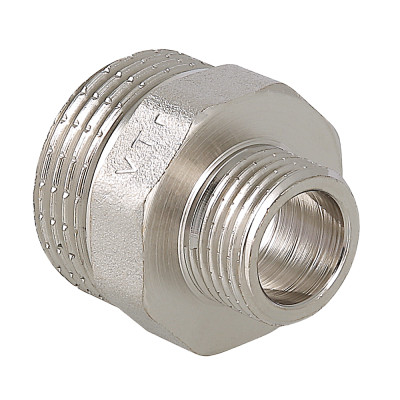

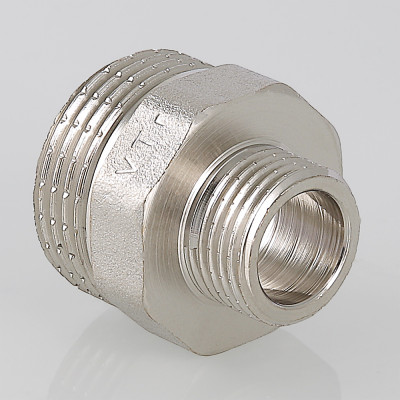

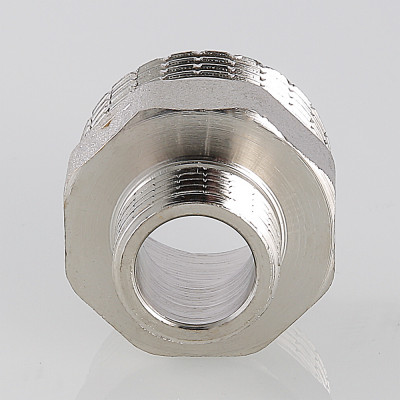

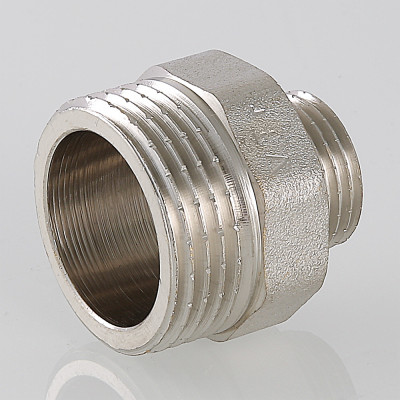

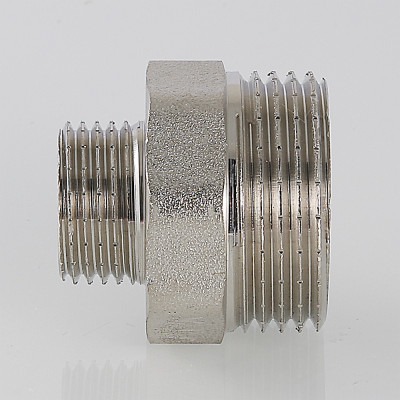

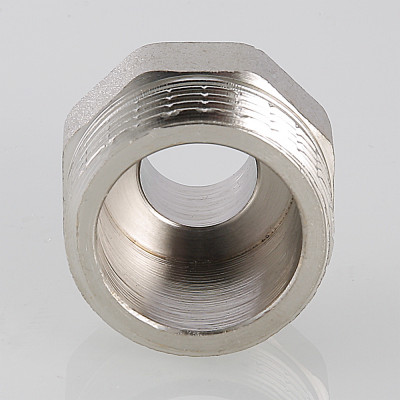

(VTr.580.N) Raccordo filettato – nipplo di passaggio. Assicura il collegamento di elementi di una conduttura di diametro diverso. Realizzato in ottone CW617N (standard europeo EN12165) con stampaggio a caldo e susseguente nichelatura. Filettatura di entrambi i raccordi – esterna (tipo – cilindrica del tubo, GOST 6357, ISO 228, EN10226). Le tacche sulla filettatura favoriscono la ritenzione del materiale di tenuta (ad esempio, lino per idraulica). La presenza di un tratto esagonale (per la chiave a dadi) del corpo semplifica il montaggio della connessione. La massima temperatura di impiego del nipplo è di 250 °С (con massima pressione operativa di 2,7/1,7 bar – per i modelli dal diametro nominale fino a/superiore a 1”).

Dimensione/quantitativoPrezzo unitario
VTr.580.N.03023/8" x 1/4"54
VTr.580.N.04021/2" x 1/4"71
VTr.580.N.04031/2" x 3/8"81
VTr.580.N.05043/4" x 1/2"117
VTr.580.N.06041" x 1/2"241
VTr.580.N.06051" x 3/4"237
VTr.580.N.07041 1/4" x 1/2"401
VTr.580.N.07051 1/4" x 3/4"399
VTr.580.N.07061 1/4" x 1"439
VTr.580.N.08041 1/2" x 1/2"489
VTr.580.N.08051 1/2" x 3/4"493
VTr.580.N.08061 1/2" x 1"510
VTr.580.N.08071 1/2" x 1 1/4"547
VTr.580.N.09042" x 1/2"819
VTr.580.N.09052" x 3/4"788
VTr.580.N.09062" x 1"840
VTr.580.N.09072" x 1 1/4"805
VTr.580.N.09082" x 1 1/2"763
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
