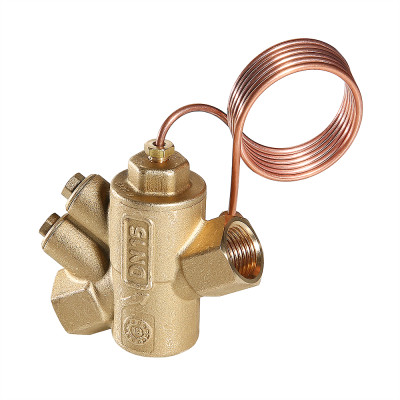

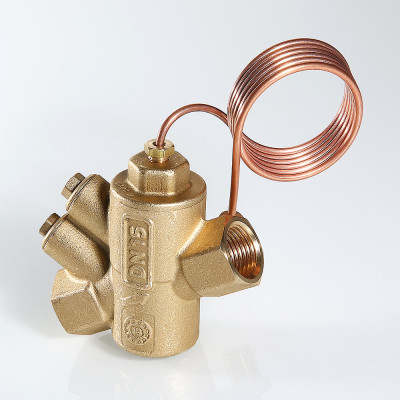

Regolatore automatico del gradiente di pressione con regolazione fissa

(VT.044.G) Il regolatore automatico del gradiente di pressione VT.044 è progettato per mantenere in modo dinamico del gradiente di pressione fisso (ΔRn) nei sistemi di riscaldamento e raffreddamento a due tubi con il flusso variabile.

Il regolatore permette di mantenere il gradiente di pressione fisso (ΔRn) nella tra il regolatore e il punto di connessione del tubo di impulsi, così limitando il flusso dell’ambiente di lavoro tra la sezione regolata.

Lo scopo principale del regolatore è funzionamento insieme alla valvola di bilanciamento VT.054 nel sistemi di riscaldamento a due tubi. In questo caso, la valvola di bilanciamento VT.054 imposta il valore di calcolo del gradiente di pressione di connessione nel circuito servito (ΔCc), e il regolatore del gradiente di pressione mantiene il gradiente di pressione calcolato nella questa sezione (ΔRn). Nel caso l’uso della valvola di bilanciamento non è necessario, si consiglia di collegare il tubo di impulsi alla valvola a sfera con il drenaggio e lo scaricatore d’aria VT.245, provvisto dai raccordi con la filettatura interna 1/4” (Vedi esempi di utilizzo).

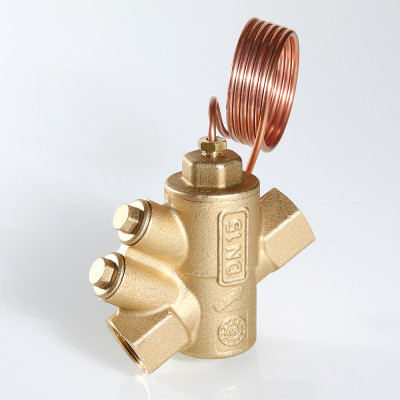

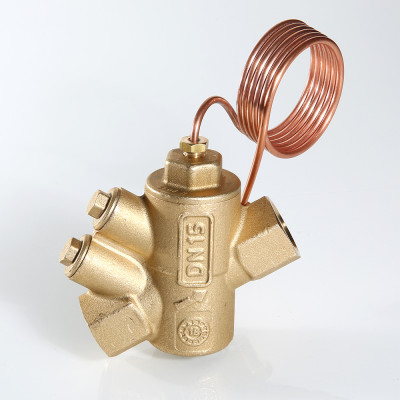

I raccordi del corpo del regolatore VT.044. servono per collegare lo strumento elettronico che misura il gradiente di pressione e la portata sulla valvola. Questi raccordi sono chiusi con i tappi filettati.

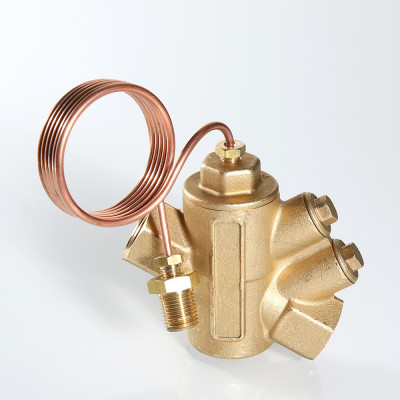

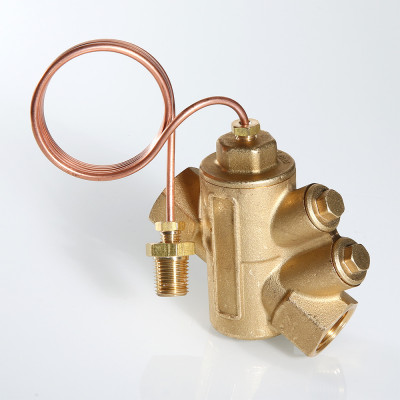

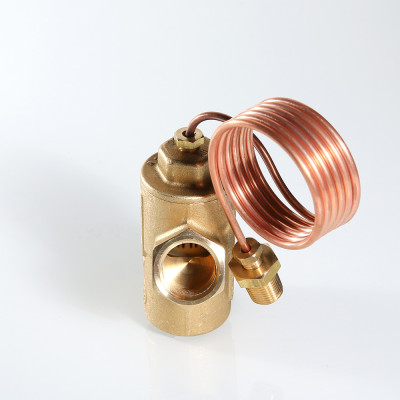

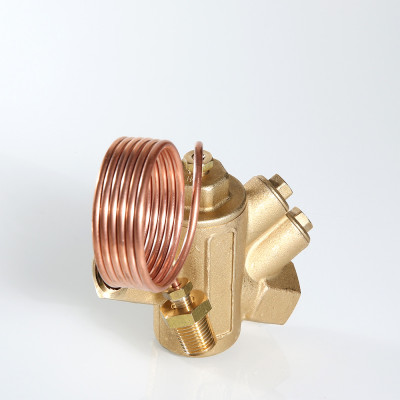

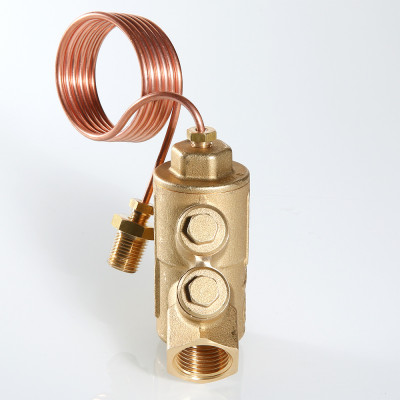

Le cartucce del regolatore di pressione automatico sono dotate del tubo di impulsi in rame con l’adattatore M8 x 1/4’’ (filettatura esterna) per il collegamento alla valvola di bilanciamento VT.054 o alla valvola a sfera VT.245.

Esempi di utilizzo


Dimensione/quantitativoPrezzo unitario
VT.044.G.04201/2”, 20 kPa, 50-960 l/h5397 p
VT.044.G.05203/4”, 20 kPa, 50-960 l/h5617 p
VT.044.G.06201”, 20 kPa, 50-960 l/h6173 p
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
