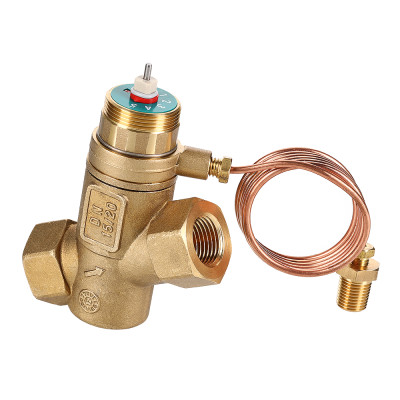

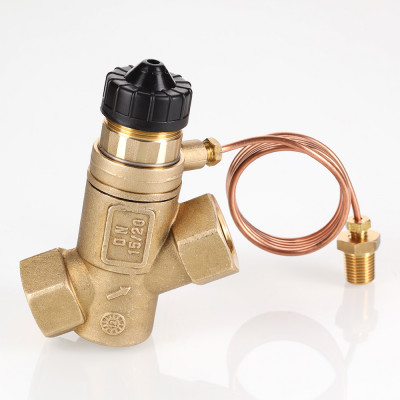

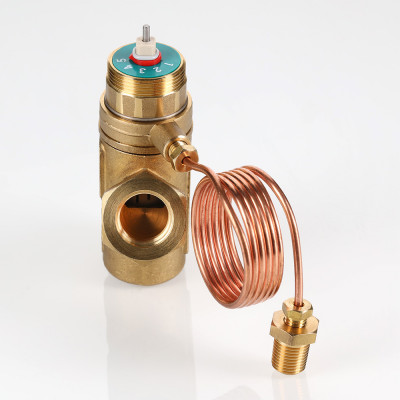

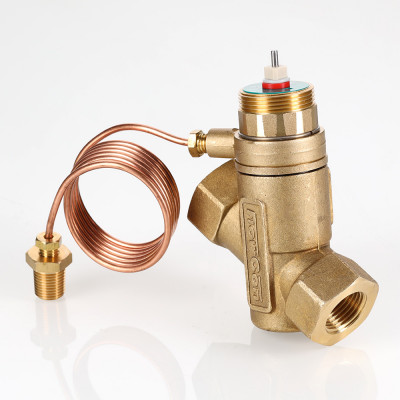

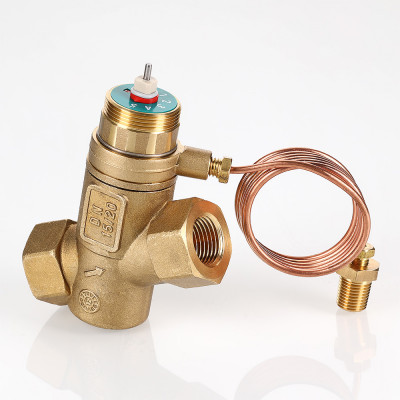

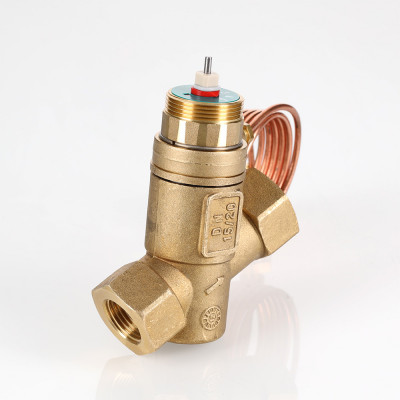

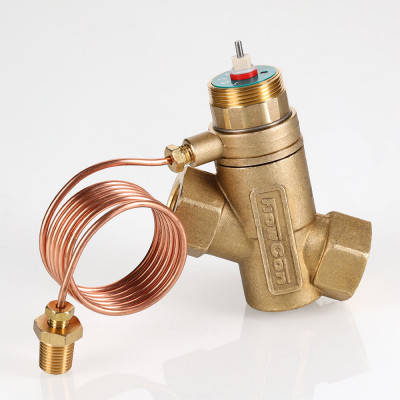

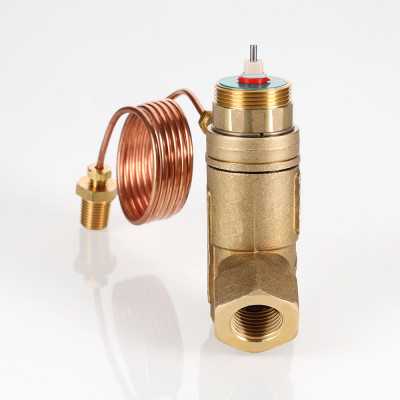

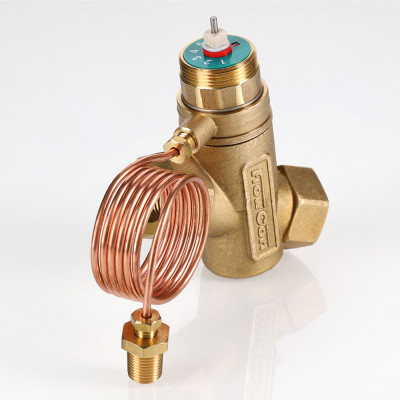

Regolatore automatico regolabile di differenzia di pressione con una valvola di regolazione, senza fori per i branchi

(VT.043.GLA) Il regolatore automatico regolabile di differenza di pressione VT.043 è progettato per mantenere in modo dinamico la differenza di pressione preimpostata in sistemi di riscaldamento e raffreddamento a due tubi con portata variabile.

Questi regolatori consentono di mantenere la differenza di pressione richiesta tra il regolatore e il punto di connessione del tubo a impulsi, limitando così la portata dell’ambiente di lavoro attraverso la sezione regolata.

Lo scopo principale dei regolatori è quello di funzionare insieme alle valvole di bilanciamento VT.054 negli impianti di riscaldamento a due tubi. Allo stesso tempo, la valvola di bilanciamento VT.054 imposta il valore calcolato della differenza di pressione di connessione nel circuito servito, mentre il regolatore di differenza di pressione mantiene la differenza di pressione calcolata su questa sezione. Quando non è richiesto l'uso di una valvola di bilanciamento, si consiglia di collegare il tubo a impulsi a una valvola a sfera drenata e allo scaricatore d'aria VT.245 dotato dei raccordi da 1/4” con filettatura interna (vedi esempi di applicazione).

Il corpo del regolatore di pressione differenziale automatico VT.043 è dotato dei raccordi per collegamento di un dispositivo elettronico che misura la differenza di pressione e la portata alla valvola.

I regolatori con indice VT.043.GA e VT.043.GLA hanno una cartuccia regolabile con una valvola di regolazione supplementare che può essere controllata da un servocomando analogico o a due posizioni.

Le cartucce del regolatore sono dotate di un tubo a impulsi in rame con un adattatore M8 x 1/4” (filettatura esterna) per il collegamento alla valvola di bilanciamento VT.054 o alla valvola a sfera VT.245.

I regolatori VT.043.GLA non sono dotati dei raccordi per il collegamento di un dispositivo di misurazione.

I corpi delle valvole VT.043.GLA sono progettati per collegare le cartucce filettate M20.
