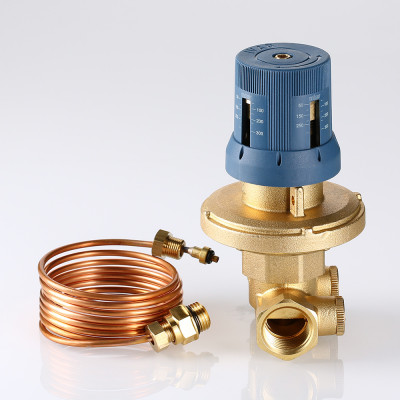

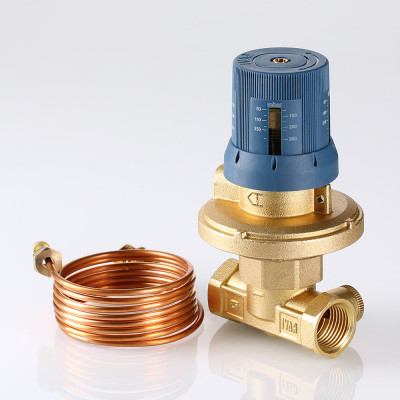

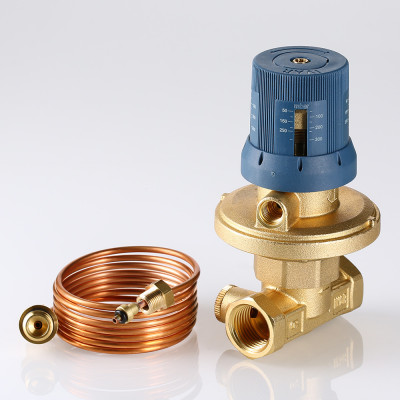

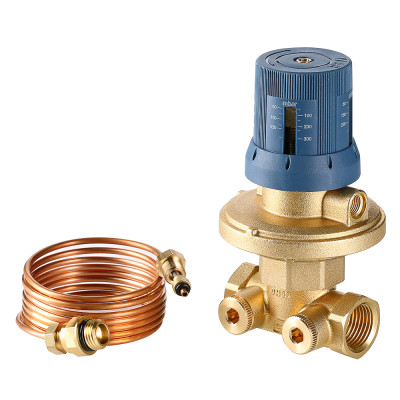

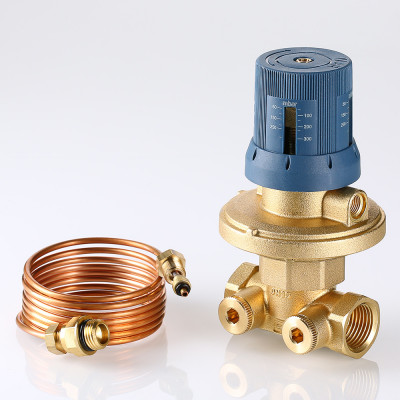

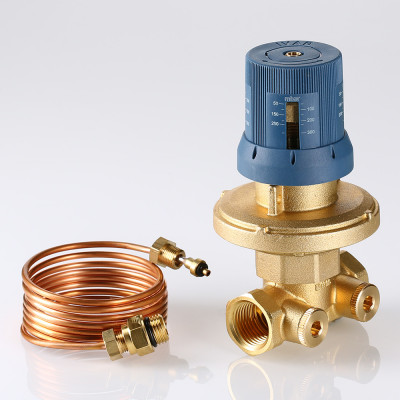

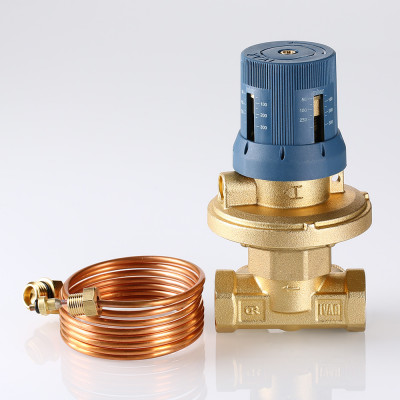

Regolatore automatico del gradiente di pressione

(VT.041.G) Regolatore automatico VT.041 serve per mantenere il gradiente di pressione presettato nel modo dinamico nei sistemi di due tubazioni di riscaldamento e di raffreddamento con il consumo variabile, sulla sezione tra il regolatore e il punto di allacciamento del tubo d’impulsi, così limitando il consumo dell’ambiente di lavoro tra la sezione regolata.

La funzione principale del regolatore è il lavoro comune con la valvola di chiusura e regolazione VT.042 (il kit VT.040) o con la valvola di bilanciamento VT.054, i quali installano il valore presettato del gradiente di pressione da connessione nel circuito servito.

Se il gradiente di pressione da connessione è assente (per esempio, nelle colonne montanti estremi del sistema terminale), si raccomanda d connettere il tubo d’impulsi della valvola VT.041 al rispettivo raccordo della valvola a sfera con il drenaggio e lo scaricatore d’aria VT.245.

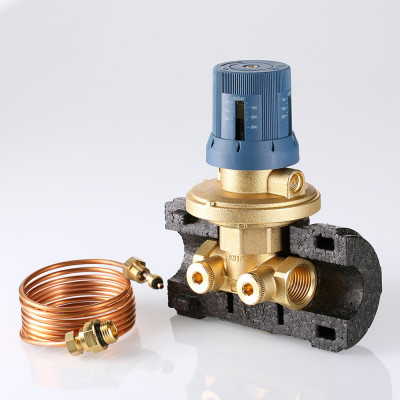

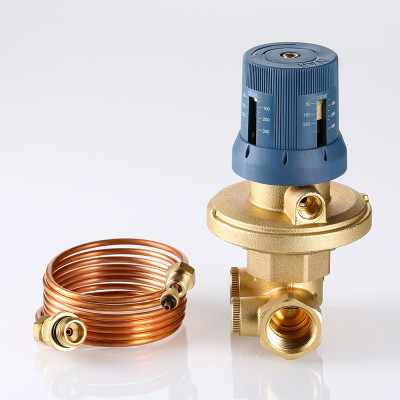

La valvola è dotata dall’apparecchio per fissare la posizione di messa a punto, dal tubo d’mpulsi con i raccordi di accoppiamento, nonché dal cofano sfilabile termoisolante in polipropilene espanso.

I raccordi laterali del regolatore servono ad allacciare l’apparecchio elettronico che misura il gradiente di pressione e il consumo sulla valvola (i raccordi sono dotati dai tappi in ottone).

La valvola si usa nei sistemi con la pressione d’esercizio fino a 16 bar e con la temperatura massima dell’ambiente di lavoro 120 °С.
