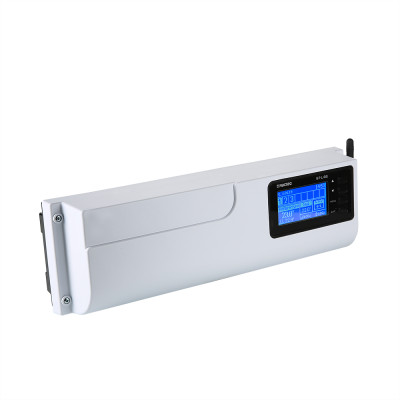

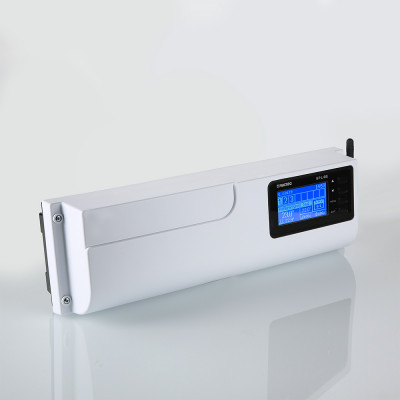

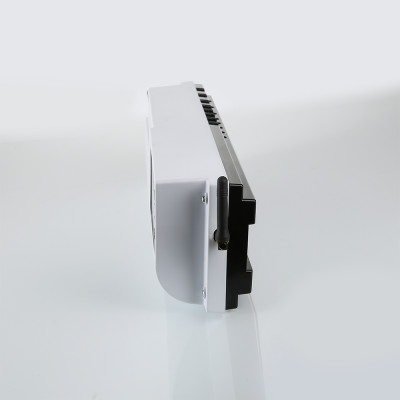

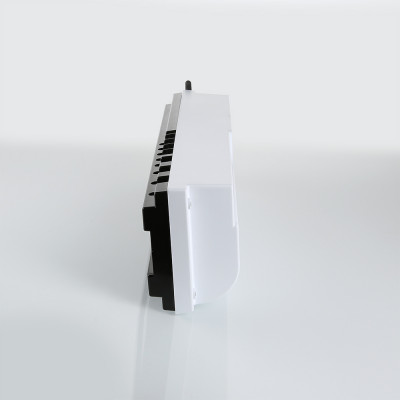

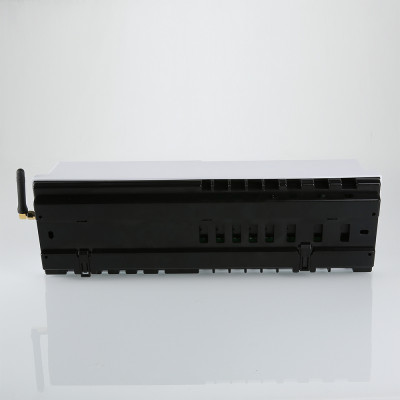

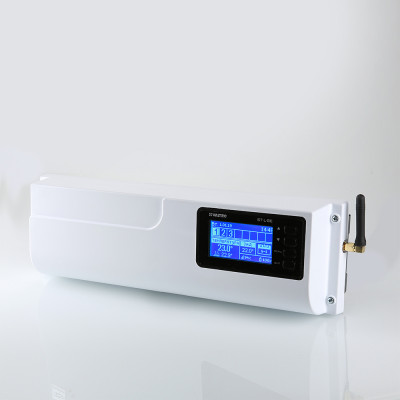

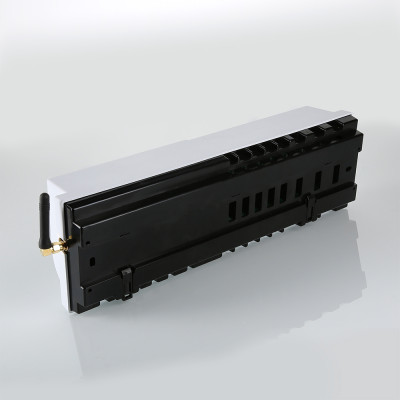

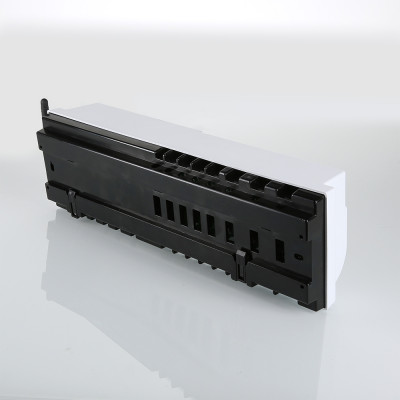

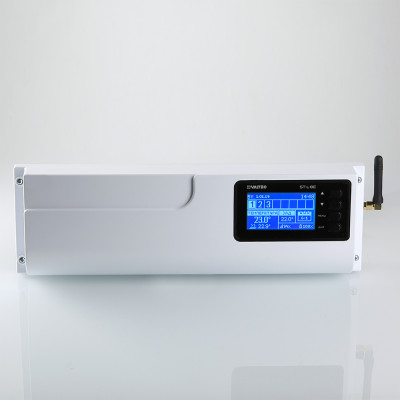

Controller zonale wireless

(VT.STL.8E) Il controller zonale wireless è progettato per controllare gli attuatori delle valvole dei sistemi climatici degli edifici e strutture in base alle informazioni ottenute dai sensori di temperatura o termoregolatori wireless.

Il controller può collegarsi alla rete Wi-Fi usando il modulo opzionale VT.ST.WIFI.RS.0, consentendo così all'utente di controllare il sistema climatico tramite l'interfaccia Web o l’app mobile gratuita «eModul», che si può caricare dal Play Market e dall’Apple Store.

Il controller ha la capacità di controllare otto zone di temperatura allo stesso tempo. Ad ogni zona di temperatura è possibile collegare:
• fino a due sensori di temperatura o termostati wireless;
• fino a sei attuatori elettrotermici cablati di tipo normalmente aperto (NA) e normalmente chiuso (NC);
• fino a sei servocomandi wireless del tipo VT.STT.868.0.

Le seguenti apparecchiature supplementari possono essere collegate al controller:
• sensore wireless di temperatura dell’aria esterna VT.C8.ZR.0;
• fino a tre sensori cablati del tipo KTY da 2 kOhm. Il sensore cablato può essere dotato a una qualsiasi delle otto zone di temperatura o usato come il sensore dell’aria esterna;
• pompa di circolazione del circuito di riscaldamento;
• caldaia di riscaldamento con controllo del tipo «contatto secco»;
• modulo Internet VT.ST.WIFI.RS.0;
• pannello di controllo remoto VT.STM.8E.0.

Ogni zona di temperatura può funzionare in uno delle quattro modi principali:
• orario locale si assegna a ciascuna delle otto zone;
• programma globale si applica a tutte le zone di temperatura;
• temperatura costante è il modo standard di lavoro con la temperatura preimpostata;
• limite di tempo è il modo di lavoro con la temperatura preimpostata durante l’intervallo di tempo specificato.

Oltre alle principali modalità di lavoro, il controller permette di effettuare l’impostazione semplificata selezionando una dei quattro modi di lavoro per ciascuna zona:
• modo normale: lavoro secondo il programma preimpostato o la temperatura prefissata;
• modo «vacanza»: lavoro alla temperatura prefissata bassa (la temperatura per default per tutte le zone è +10 °C);
• modo economico: lavoro alla temperatura prefissata bassa (la temperatura per default per tutte le zone è +18 °C);
• modo confortevole: lavoro alla temperatura confortevole predeterminata (la temperatura per default per tutte le zone è +24 °C).

La regolazione climatica è disponibile per ogni zona di temperatura, a seconda delle letture del sensore cablato o wireless della temperatura dell’aria esterna.

Quando va raggiunto il valore prefissato dell'aria esterna (da +5 a +35 °C), la valvola di riscaldamento va portata nella posizione chiusa.

Il regolatore zonale scollega la caldaia di riscaldamento e la pompa di circolazione nel caso in cui non vi sia richiesta di riscaldamento in tutte le zone di temperatura. Se necessario, è possibile prefissare le zone di temperatura coinvolte nell'algoritmo di spegnimento della pompa, nonché impostare il tempo di ritardo di attuazione del relè di controllo della caldaia e della pompa di circolazione.
