Raccordo assiale – canna scorrevole universale

(VTm.400.BG) Raccordi assiali (raccordi scorrevoli) della serie VTm.400 sono progettati per il montaggio dei tubi in polietilene reticolato (PEX) e in polietilene di elevata resistenza termica (PE-RT) con i seguenti parametri geometrici (diametro esterno/spessore della parete): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 mm.

In seguito al montaggio del raccordo assiale VALTEC, si realizza la connessione non sfilabile che non richiede manutenzione, che permette effettuare la posa della tubazione sia aperta che sotterrata, compreso con incorporazione del raccordo nella struttura edilizia (in assenza del passaggio a filettatura). Tenuta della connessione si assicura per mezzo di impressione del materiale del tubo nelle torniture del nippolo del corpo del raccordo, che prende luogo quando la canna scorre sul nippolo del corpo del raccordo.

Raccordi assiali VALTEC non stringono il diametro della tubazione da connettere grazie all”allargamento delle estremità dei tubi prima dell’esecuzione della connessione.

I corpi dei raccordi e le canne scorrevoli sono fatti in ottone idraulico CW614N secondo EN 12165.

I raccordi sono progettati per l’uso nei sistemi con pressione nominale fino a 16 bar e temperatura massimo di esercizio entro 95 °С.

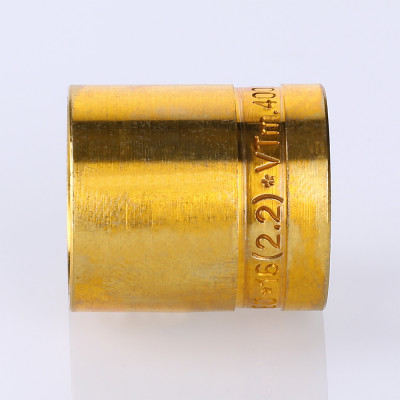

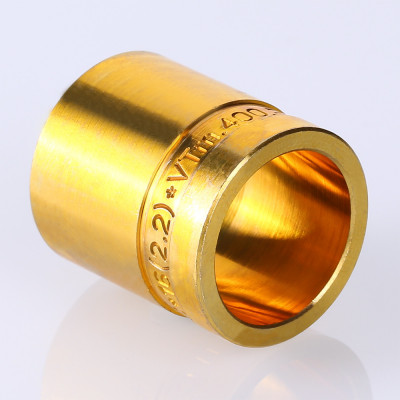

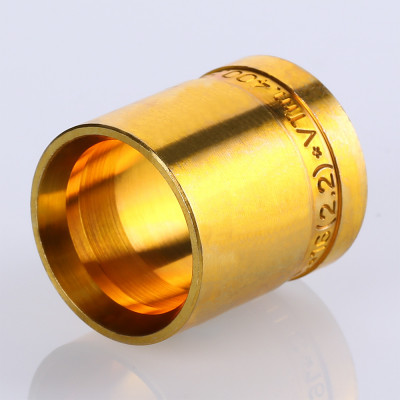

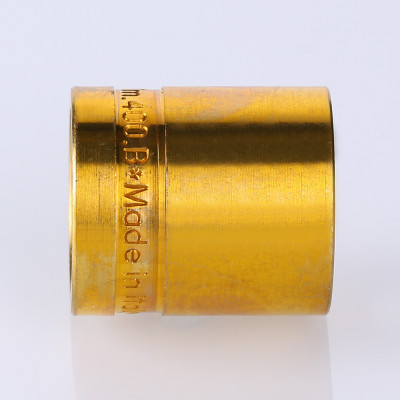

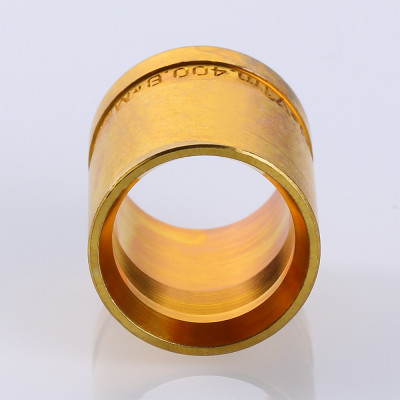

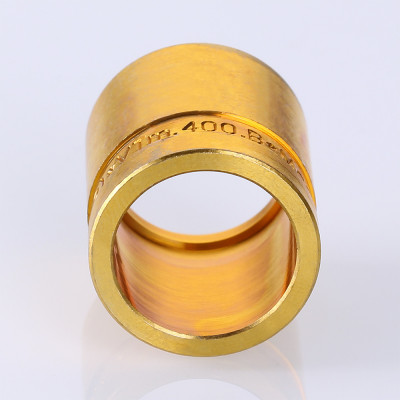

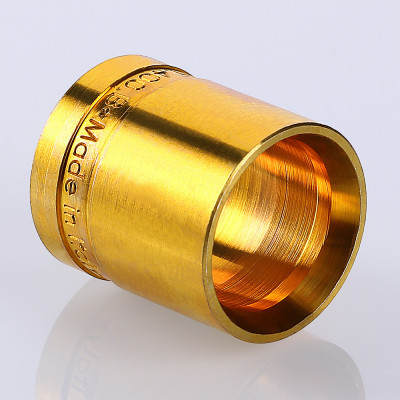

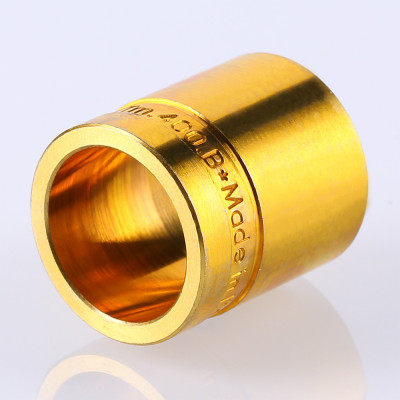

Dettaglio VTm.400.BG – canna scorrevole in ottone per montaggio della connessione dotata dal raccordo assiale.

Questa canna è universale per il montaggio usando gli strumenti elettrici e manuali.

Le canne dei raccordi scorrevoli VALTEC hanno il colore diverso da quello dei raccordi, perché sono sottoposti ad ulteriore ricottura dopo la fabbricazione, per migliorare le sue prestazioni di resistenza. Inoltre, le canne sono lavorati anche all'esterno per ottenere la maggior precisione della spessore della parete.

Prodotto in Italia.

'

Dimensione/quantitativoPrezzo unitario
VTm.400.BG.00162216 (2,2) mm91
VTm.400.BG.00202820 (2,8) mm107
VTm.400.BG.00253525 (3,5) mm165
VTm.400.BG.00324432 (4,4) mm299
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
