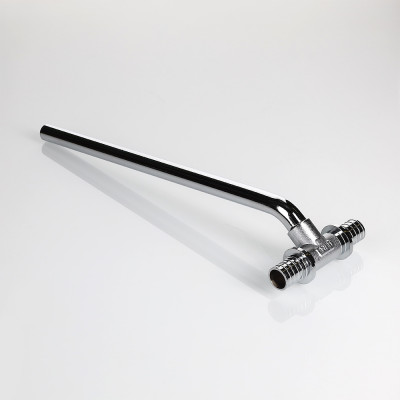

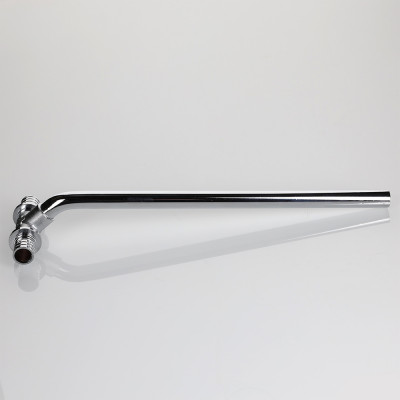

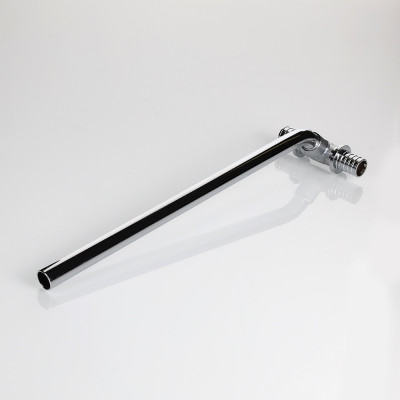

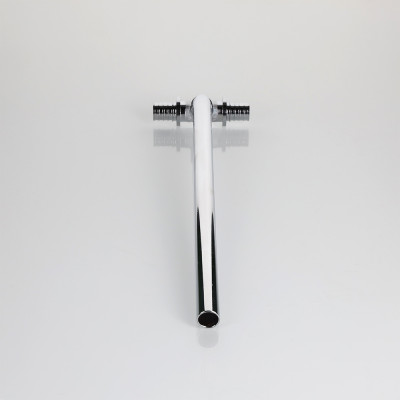

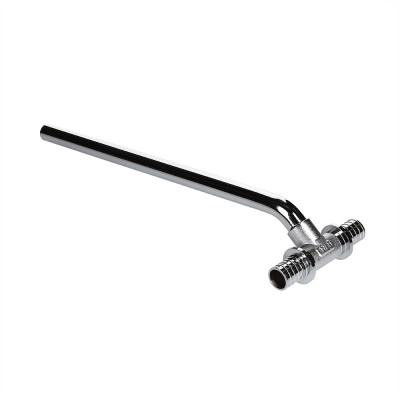

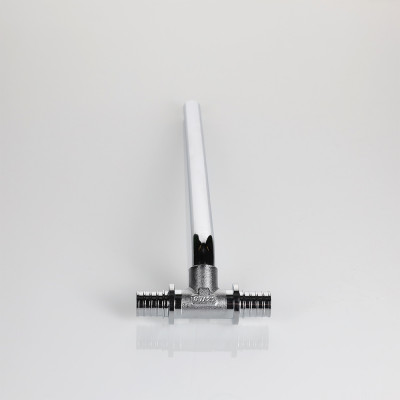

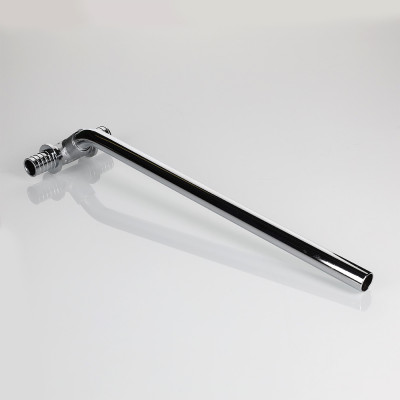

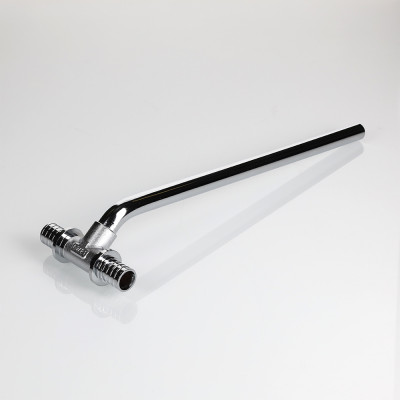

Raccordo assiale universale corto – raccordo a T per radiatori con il tubo in ottone cromato

(VTm.482.C) Raccordi assiali (raccordi scorrevoli) della serie VTm.400 sono progettati per il montaggio dei tubi in polietilene reticolato (PEX) con i seguenti parametri geometrici (diametro esterno/spessore della parete): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 mm.

In seguito al montaggio del raccordo assiale VALTEC, si realizza la connessione non sfilabile che non richiede manutenzione, che permette effettuare la posa della tubazione sia aperta che sotterrata, compreso con incorporazione del raccordo nella struttura edilizia (in assenza del passaggio a filettatura). Tenuta della connessione si assicura per mezzo di impressione del materiale del tubo nelle torniture del nippolo del corpo del raccordo, che prende luogo quando la canna scorre sul nippolo del corpo del raccordo.

Raccordi assiali VALTEC non stringono il diametro della tubazione da connettere grazie all”allargamento delle estremità dei tubi prima dell’esecuzione della connessione.

Le squadre con il tubo in ottone cromato VTm.481.C e VTm.481.PC e il raccordo a T VTm.482.C sono progettati per il collegamento alla tubiera del valvolame degli apparecchi di riscaldamento.

Il corpo del raccordo VTm.482 è realizzato in ottone CW617N stampato a caldo. Come il tubo in ottone incluso nella struttura del raccordo, il raccordo ha il rivestimento cromato.

Il montaggio del raccordo avviene mediante uso del manicotto scorrevole cromato VTm.400.BC utilizzando un attrezzo manuale (VT.1240.FT) o elettrico (44067-51 o 48348-51).

Il raccordo a T assiale per radiatori con il tubo in ottone cromato VTm.482 è progettato per l'uso nei sistemi con la pressione nominale fino a 16 bar e la temperatura massima di esercizio non superiore a 95 °C.

La lunghezza del tubo del raccordo è 30 o 100 cm. Se il valvolame si trova più in basso, prima bisogna misurare la lunghezza richiesta del tubo e tagliare l'eccesso con il tagliatubi a rullo.

Esempio dell’uso:


Dimensione/quantitativoPrezzo unitario
VTm.482.C.16151616 (2,2) х 15 х 16 (2,2) mm, 30 sm859
VTm.482.C.16152016 (2,2) х 15 х 20 (2,8) mm, 30 sm1029
VTm.482.C.20151620 (2,8) х 15 х 16 (2,2) mm, 30 sm866
VTm.482.C.20152020 (2,8) х 15 х 20 (2,8) mm, 30 sm1006
VTm.482.CH.16151616 (2,2) х 15 х 16 (2,2) mm, 100 sm2217
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
