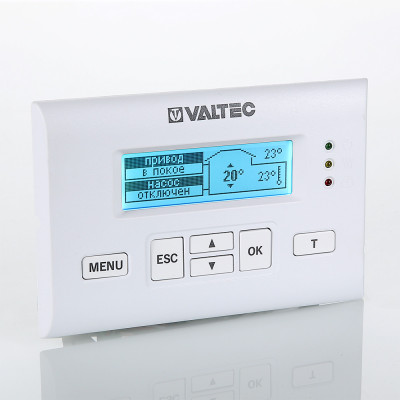

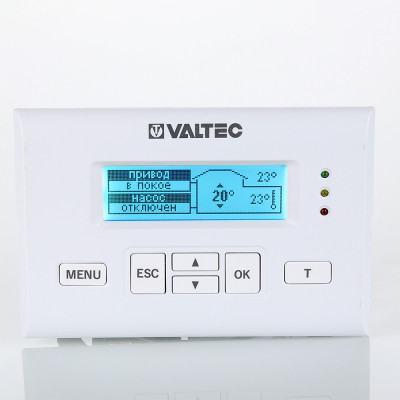

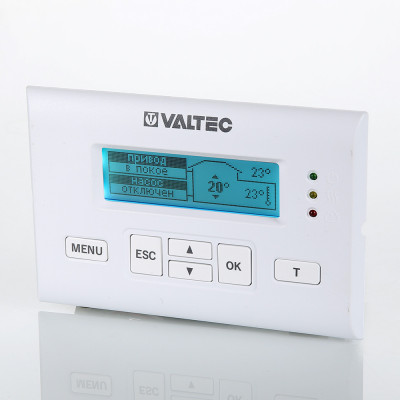

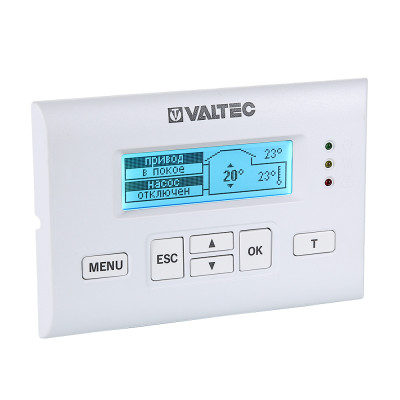

Controller universale per le unità di miscelazione

(VT.K300) Il controller universale per le unità di miscelazione VT.K300 è progettato per il controllo graduale delle unità di pompaggio e miscelazione dei vari tipi. Il controllo della valvola di miscelazione avviene in modo graduale usando il principio di regolazione PID; l’utente può impostare i coefficienti PID per ogni singolo oggetto. La pompa è controllata in modo discreto (accenzione/spegnimento) secondo la temperatura preimpostata dell’agente termico. Un singolo controller è destinato al controllo di una singola unità di pompaggio e miscelazione.

    Il controller permette di scegliere tra quattro modalità operative principali:
  • mantenimento graduale della temperatura dell’agente termico;
  • regolazione tempo-dipendente;
  • regolazione secondo la temperatura dell'aria nel locale;
  • regolazione secondo la temperatura dell'aria nel locale con limitazione della temperatura dell’agente termico secondo il programma tempo-dipendente.

    Il regolatore è dotato di tre sensori digitali di temperatura:
  • sensore di temperatura dell’agente termico;
  • sensore dell’aria esterna;
  • sensore di temperatura dell'aria nel locale.

    Campo si applicazione del controller VT.K300:
  • controllo delle unità di pompaggio e miscelazione VT.COMBI, VT.TECHNOMIX, VT.VALMIX;
  • controllo dei gruppi di installazione rapida VT.VAR.20, VT.VAR.21;
  • controllo delle valvole di miscelazione a tre vie VT.MR.01, VT.MR.02, VT.MR.03;
  • controllo delle valvole di miscelazione rotative a tre e quattro vie VT.MIX.03, VT.MIX.04.

azionatori elettrotermici del tipo normalmente chiuso con la tensione di alimentazione di 24 VT.TE3041.0.024, VT.TE3043.0.024; la regolazione si effettua per mezzo del segnale PWM con la tensione di 24 V;
  • azionatori elettrici rotativi a tre posizioni VT.M106.0.230, VT.M106.0.024; li controllo si effettua da due relè elettromagnetici;
  • pompe in modo accensione/spegnimento; il controllo si effettua da un singolo relè elettromagnetico;
  • eventuali attuatori a due posizioni (elettrovalvole e attuatori a due posizioni);
  • caldaie di riscaldamento usando il segnale di controllo del tipo «contatto pulito».

    • Il controller VT.K300 va prodotto nelle seguenti modifiche:
    • VT.K300.0.0 è la modifica standard di base;
    • VT.K300.W.0 è la modifica del controller con il modulo WI-FI incorporato e la possibilità di controllare a distanza tramite l'interfaccia web e l'app mobile VALTEC Heat Comfort.

      Il controller VT.K300.W.0 consente il controllo remoto delle unità di pompaggio e miscelazione da qualsiasi posto del mondo, garantendo:
    • controllo remoto della temperatura nel locale;
    • telecomando della pompa;
    • visualizzazione delle tabelle con le curve termiche durante il giorno, mese o anno (le tabelle con le curve termiche consentono di eseguire più precisamente i lavori di messa in servizio dell'unità di miscelazione);
    • monitoraggio degli incidenti.

    Fino a cinque dispositivi attivi possono essere collegati a un account.

    L'app mobile è disponibile sia su Android che su IOS.

    La gestione è disponibile tramite il browser web (interfaccia web).


    Tabella di compatibilità dei termostati/ controller e attuatori

    VT.AC710 VT.AC711 VT.K300
    VT.TE3040++-
    VT.TE3041+++**
    VT.TE3042++-
    VT.TE3043+++***
    VT.M106.0+++
    *compatibile con i modelli VT.TE3040.0.220, VT.TE3042.0.220, VT.TE3043.0.220
    **solo modello VT.TE3041.0.024
    ***solo modello VT.TE3043.0.024

    Dimensione/quantitativoPrezzo unitario
    VT.K300.0.024 V19506
    VT.K300.W.024 V21481
    * Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
